在训练过程中，可以通过tensorboard来查看运行的图以及误差等数据的变化过程，以下介绍tensorboard的几个模块。
（一）简单的结构说明
(1)整个大框架说明
如图1所示，tensorboard的结构包括：inputs，layer1，layer2，loss，train这几个大框架，这几个框架是在同一层次的。

 with tf.name_scope(layer_name): #定义层
 with tf.name_scope('inputs'): #定义输入
 with tf.name_scope('loss'):  #定义损失
 with tf.name_scope('train'):  #定义训练
 writer = tf.summary.FileWriter("Desktop/",sess.graph) #选定可视化存储目录

图1 整个网络的大框架结构图
（2）每个layer的细则

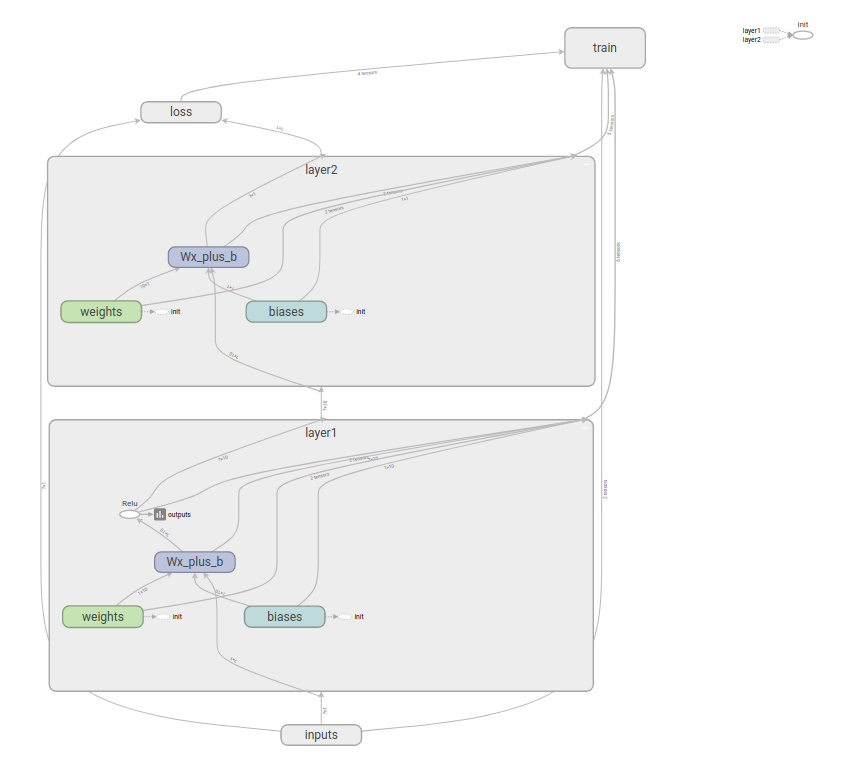

如图2所示，tensorboard的每一层里面包含：weight，biases，Wx_plus_b这几个节点需要设置，

   with tf.name_scope(layer_name):   #层（下面为每层包含的元素）
        with tf.name_scope('weights'):    #权值
            Weights = tf.Variable(tf.random_normal([in_size,out_size]))
            tf.summary.histogram(layer_name+"/weights",Weights) #变量
        with tf.name_scope('biases'):    #偏置
            biases = tf.Variable(tf.zeros([1,out_size])+0.1)
            tf.summary.histogram(layer_name+"/biases",biases) #常量
        with tf.name_scope('Wx_plus_b'):    #预测值
            Wx_plus_b = tf.matmul(inputs,Weights)+biases
            tf.summary.histogram(layer_name+"/Wx_plus_b",Wx_plus_b)
        outputs = activation_function(Wx_plus_b) #输出
        tf.summary.histogram(layer_name+"/outputs",outputs)

注意：所有操作之后，必须要merge所有设置的kashima节点并且给定一个放置生成图的文件夹。

#合并到Summary中
merged = tf.summary.merge_all()
#选定可视化存储目录
writer = tf.summary.FileWriter("Desktop/",sess.graph)

需要查看生成结果，则需要在终端输入：

tensorboard --logdir="Desktop/"

得到一个网址，打开网址即可查看。

图2 网络层的细则图
（3）网络全图

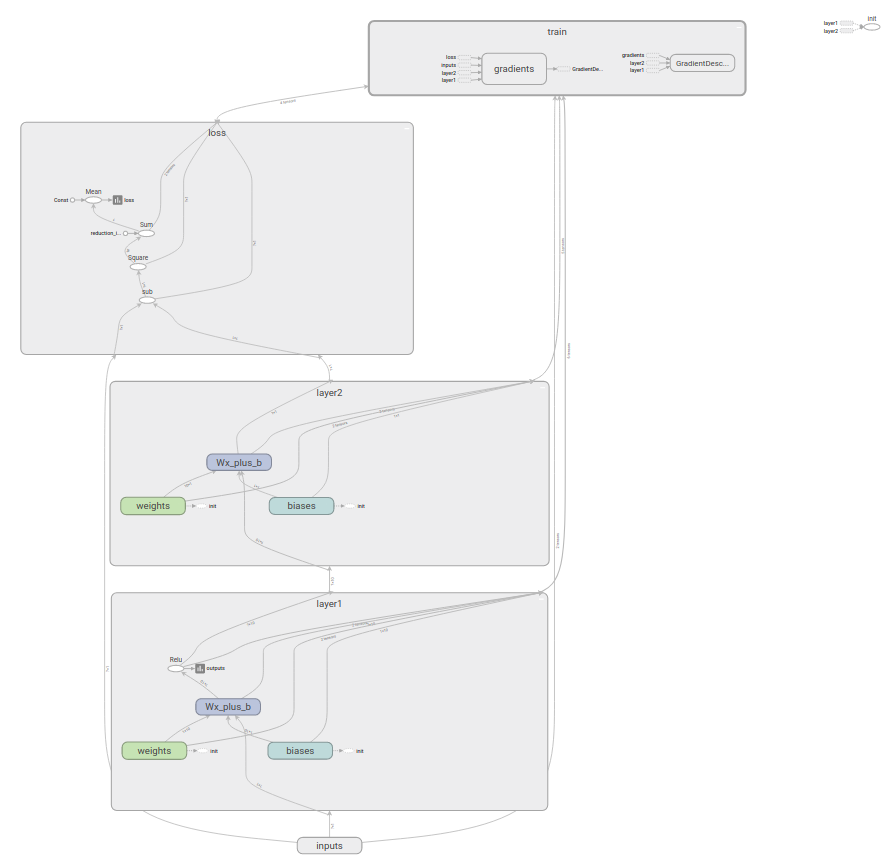

如图3所示，我们可以看到网络的每个模块包含哪些部分以及数据流向：

import tensorflow as tf
import numpy as np
sess = tf.Session()
def add_layer(inputs,in_size,out_size,n_layer,activation_function=None): #activation_function=None默认线性函数
    layer_name="layer%s" % n_layer
    with tf.name_scope(layer_name):
        with tf.name_scope('weights'):
            Weights = tf.Variable(tf.random_normal([in_size,out_size])) #变量
            tf.summary.histogram(layer_name+"/weights",Weights) #可视化变量
        with tf.name_scope('biases'):
            biases = tf.Variable(tf.zeros([1,out_size])+0.1) #常量
            tf.summary.histogram(layer_name+"/biases",biases) #可视化常量
        with tf.name_scope('Wx_plus_b'):
            Wx_plus_b = tf.matmul(inputs,Weights)+biases
            tf.summary.histogram(layer_name+"/Wx_plus_b",Wx_plus_b)#可视化
        if activation_function is None:
            outputs = Wx_plus_b
        else:
            outputs = activation_function(Wx_plus_b)
        tf.summary.histogram(layer_name+"/outputs",outputs) #可视化
        return outputs
#创建数据x_data，y_data
x_data = np.linspace(-1,1,300)[:,np.newaxis] #[-1,1]区间，300个单位，np.newaxis增加维度
noise = np.random.normal(0,0.05,x_data.shape) #噪点
y_data = np.square(x_data)-0.5+noise

with tf.name_scope('inputs'): #结构化
    xs = tf.placeholder(tf.float32,[None,1],name='x_input')
    ys = tf.placeholder(tf.float32,[None,1],name='y_input')

#三层神经，输入层（1个神经元），隐藏层（10神经元），输出层（1个神经元）
l1 = add_layer(xs,1,10,n_layer=1,activation_function=tf.nn.relu) #隐藏层
prediction = add_layer(l1,10,1,n_layer=2,activation_function=None) #输出层

#predition值与y_data差别
with tf.name_scope('loss'):
    loss = tf.reduce_mean(tf.reduce_sum(tf.square(ys-prediction),reduction_indices=[1])) #square()平方,sum()求和,mean()平均值
    tf.summary.scalar('loss',loss) #可视化观看常量
with tf.name_scope('train'):
    train_step = tf.train.GradientDescentOptimizer(0.1).minimize(loss) #0.1学习效率,minimize(loss)减小loss误差
init = tf.global_variables_initializer()
#合并到Summary中
merged = tf.summary.merge_all()
#选定可视化存储目录
writer = tf.summary.FileWriter("Desktop/",sess.graph)
sess.run(init) #先执行init

#训练1k次
for i in range(1000):
    sess.run(train_step,feed_dict={xs:x_data,ys:y_data})
    if i%50==0:
        result = sess.run(merged,feed_dict={xs:x_data,ys:y_data}) #merged也是需要run的
        writer.add_summary(result,i) #result是summary类型的，需要放入writer中，i步数（x轴）

图3 网络结构细则图
（二）查看loss
如图4所示为网址打开之后的菜单，点击‘SCALARS’即可查看loss，点击‘GRAPHS’即可查看网络结构图

图4 tensorboard菜单图

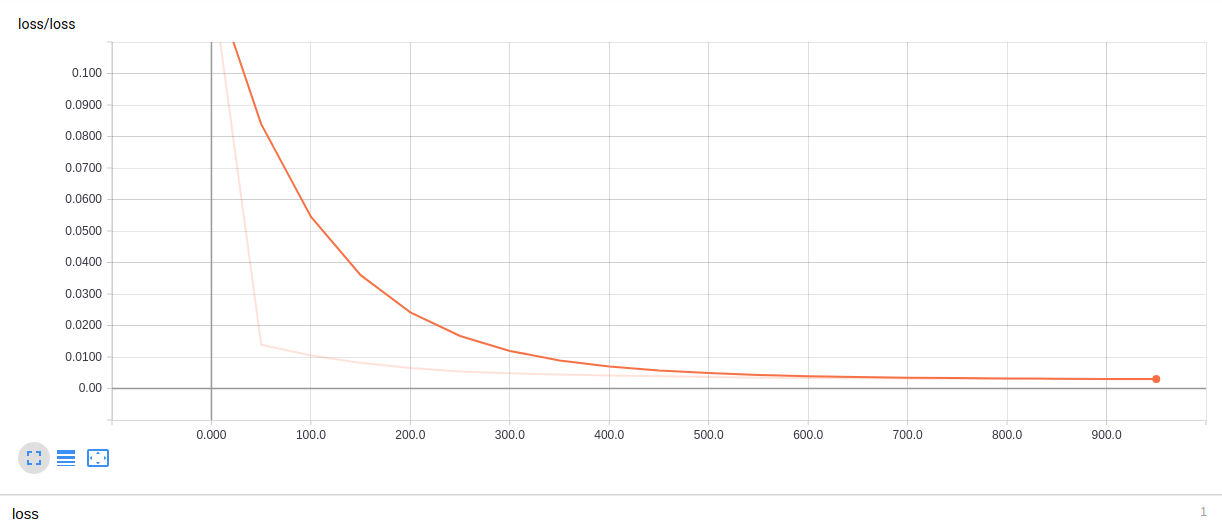

如图5所示为loss随着迭代的变化图，可以看出随着训练过程进行，误差越来越小。

图5 loss数据变化图
