tensorBoard的输入是tensorflow保存summary data的日志文件。日志文件名的形式如：events.out.tfevents.1467809796.lei-All-Series 。
TensorBoard可读的summary data有scalar，images，audio，histogram和graph

1.对计算图进行可视化操作

（1）使用tf.name_scope()可以封装操作为一个结点，结点的名字即为参数名，结点打开可以看到具体操作

（2）使用name属性可以指定在计算图中的显示的名字

（3）需要使用 tf.summary.FileWriter()  将计算图保存到一个目录中，以方便后期在浏览器中可以浏览。 此方法中的第二个参数需要使用sess.graph ， 因此我们需要把这句话放在获取session的后面。

（4）可视化全连接层：当选择用 tensorflow 中的激励函数（activation function）的时候，tensorflow会默认添加名称

全部代码：

import tensorflow as tf


def add_layer(X_data, in_size, out_size, activation_function=None):
    with tf.name_scope('layer'):
        with tf.name_scope('weights'):
            W = tf.Variable(tf.random_normal([in_size, out_size], 0, 0.05), name='W')
        with tf.name_scope('biases'):
            b = tf.Variable(tf.zeros([out_size]), name='b')
        with tf.name_scope('Wx_plus_b'):
            wx_plus_b = tf.matmul(X_data, W) + b
        if activation_function is None:
            return wx_plus_b
        else:
            return activation_function(wx_plus_b)


sess = tf.InteractiveSession()

with tf.name_scope('inputs'):
    X_data = tf.placeholder(tf.float32, [None, 784], name='x_in')
    y_data = tf.placeholder(tf.float32, [None, 10], name='y_in')

y = add_layer(X_data, 784, 10, tf.nn.softmax)

with tf.name_scope('loss'):
    J = tf.reduce_mean(-tf.reduce_sum(y_data * tf.log(y)), name='loss')
with tf.name_scope('train_step'):
    train_step = tf.train.GradientDescentOptimizer(0.01).minimize(J)

is_correct_prediction = tf.equal(tf.argmax(y, axis=1), tf.argmax(y_data, axis=1))
accuracy = tf.reduce_mean(tf.cast(is_correct_prediction, tf.float32))

tf.global_variables_initializer().run()
writer = tf.summary.FileWriter('winycg_logs/', sess.graph)

打开命令行界面：锁定到工程所在的目录，输入命令：tensorboard --logdir=winycg_logs（将计算图信息所存储的文件夹）

注：必须将命令行锁定到工程目录，如果直接采用命令：tensorboard --logdir=E:/PythonProject/winycg_logs，tensorboard将无法找到计算图信息

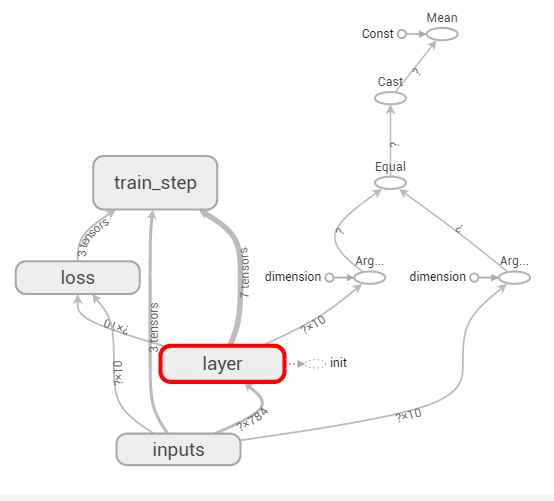

将显示的浏览器地址在谷歌浏览器上打开，打开GRAPHS栏目，显示生成的计算图

2.可视化训练过程中参数的变化

（1）使用tf.summary.histogram()绘制权重W，偏置b还有Wx+b等，因为这些参数都是多个值，可以绘制出参数值的分布

（2）使用tf.summary.scalar()绘制误差loss，学习速率learning_rate等，因为函数绘制的为折线图，且这些参数每次训练只有1个

如下为拟合一元二次方程的例子：

import tensorflow as tf
import numpy as np
import matplotlib.pyplot as plt


def add_layer(input, layer_name, in_size, out_size, activation_function=None):
    with tf.name_scope(layer_name):
        with tf.name_scope('weights'):
            weights = tf.Variable(tf.random_normal([in_size, out_size]))
            tf.summary.histogram(layer_name + '/weights', weights)
        with tf.name_scope('biases'):
            biases = tf.Variable(tf.zeros([out_size]))
            tf.summary.histogram(layer_name + '/biases', biases)
        with tf.name_scope('Wx_plus_b'):
            Wx_plus_b = tf.matmul(input, weights) + biases
        if activation_function is None:
            output = Wx_plus_b
        else:
            output = activation_function(Wx_plus_b)
        tf.summary.histogram(layer_name + '/output', output)
    return output


X_data = np.linspace(-1, 1, 100, dtype=np.float32)[:, np.newaxis]
noise = np.random.normal(0, 0.05, (X_data.shape[0], 1))
y_data = np.square(X_data) + 0.5 + noise

X = tf.placeholder(tf.float32, [None, 1])
y = tf.placeholder(tf.float32, [None, 1])


hidden_layer = add_layer(X, 'hidden_layer', 1, 10, activation_function=tf.nn.relu)
output_layer = add_layer(hidden_layer, 'output_layer', 10, 1, activation_function=None)

with tf.name_scope('loss'):
    loss = tf.reduce_mean(tf.square(y - output_layer))
    tf.summary.scalar('loss', loss)
trainer = tf.train.GradientDescentOptimizer(0.1).minimize(loss)

with tf.Session() as sess:
    sess.run(tf.global_variables_initializer())
    merged = tf.summary.merge_all() #汇总所有的操作
    # 创建文件记录器，将计算图加入记录器
    writer = tf.summary.FileWriter('logs/', sess.graph)

    for i in range(1000):
        sess.run(trainer, feed_dict={X: X_data, y: y_data})
        if i % 50 == 0:
            summary = sess.run(merged, feed_dict={X: X_data, y: y_data})
            # 将汇总结果和循环步数写入日志文件
            writer.add_summary(summary, i)

tf.summary.scalar()

tf.summary.histogram()

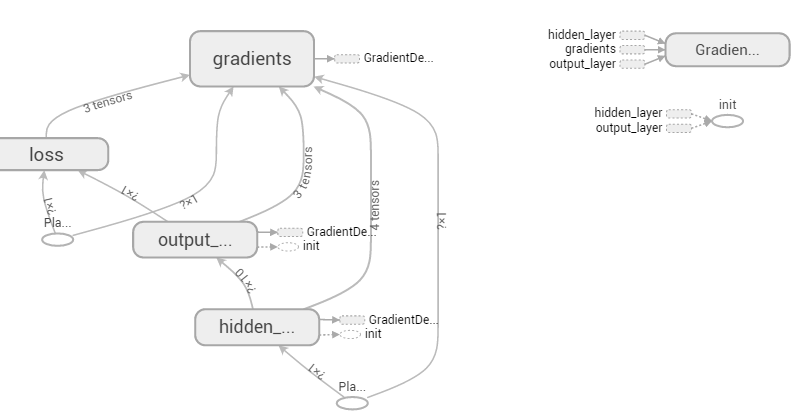

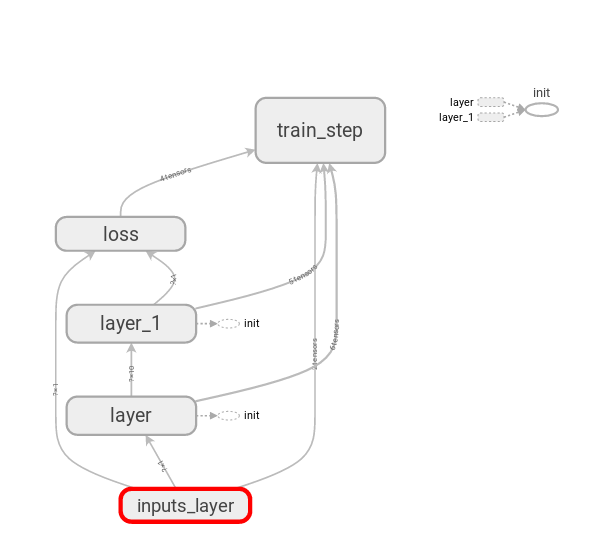

计算图：
