TensorboardX 用于Pytorch的可视化，支持scalar, image, figure, histogram, audio, text, graph, onnx_graph, embedding, pr_curve and videosummaries等不同的可视化展示方式，具体介绍移步至项目Github 观看详情： https://github.com/lanpa/tensorboardX。

论坛地址：https://github.com/lanpa/tensorboardX/wiki

TensorboardX可以提供中很多的可视化方式，本文主要介绍scalar 和 graph。

1、scalar 使用

import numpy as np
from tensorboardX import SummaryWriter

writer = SummaryWriter()
for epoch in range(100):
    writer.add_scalar('scala/test', np.random.rand(), epoch)
    # writer.add_scalar('scalar/scalars_test',{'xsinx': epoch * np.sin(epoch), 'xcosx': epoch*np.cos(epoch)}, epoch)
    # 第二个writer会报错，提示NotImplementedError: Got <class 'dict'>, but expected numpy array or torch tensor.

writer.close()

代码解释：

首先导入：

from tensorboardXimport SummaryWriter，

然后定义一个SummaryWriter() 实例。

看到SummaryWriter()的参数为：

def __init__(self, log_dir=None, comment='', **kwargs):

其中log_dir为生成的文件所放的目录，comment为文件名称。默认目录为生成runs文件夹目录。

运行代码：

当我们为SummaryWriter(comment='base_scalar')

当我们为SummaryWriter(log_dir='scalar') 添加log_dir参数，可以看到生成了新的目录。生成结果目录为：

解释writer.add_scalar()

writer.add_scalar('scalar/test', np.random.rand(), epoch)

# 这句代码作用是：
# 将需要的数据保存到文件里提供可视化使用。这里是Scalar类型（标量），所以使用add_scalar()。
# 第一个参数可以理解为保存图片的名称。
# 第二个参数可以理解为Y轴数据。
# 第三个参数可以理解为X轴数据。

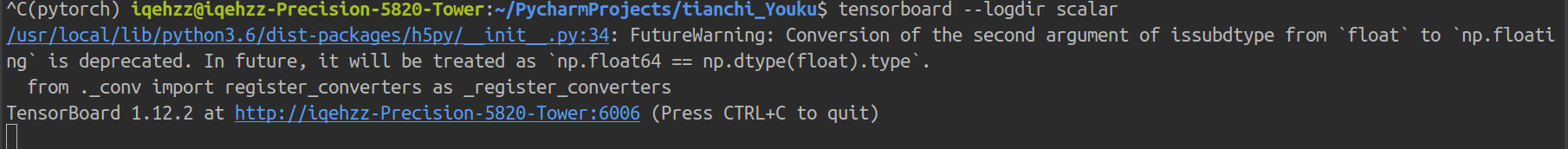

生成文件后，在runs同级目录下使用命令行：

# 输入
tensorboard --logdir runs
# 其他路径 如：SummaryWriter(log_dir='scalar')
tensorboard --logdir scalar

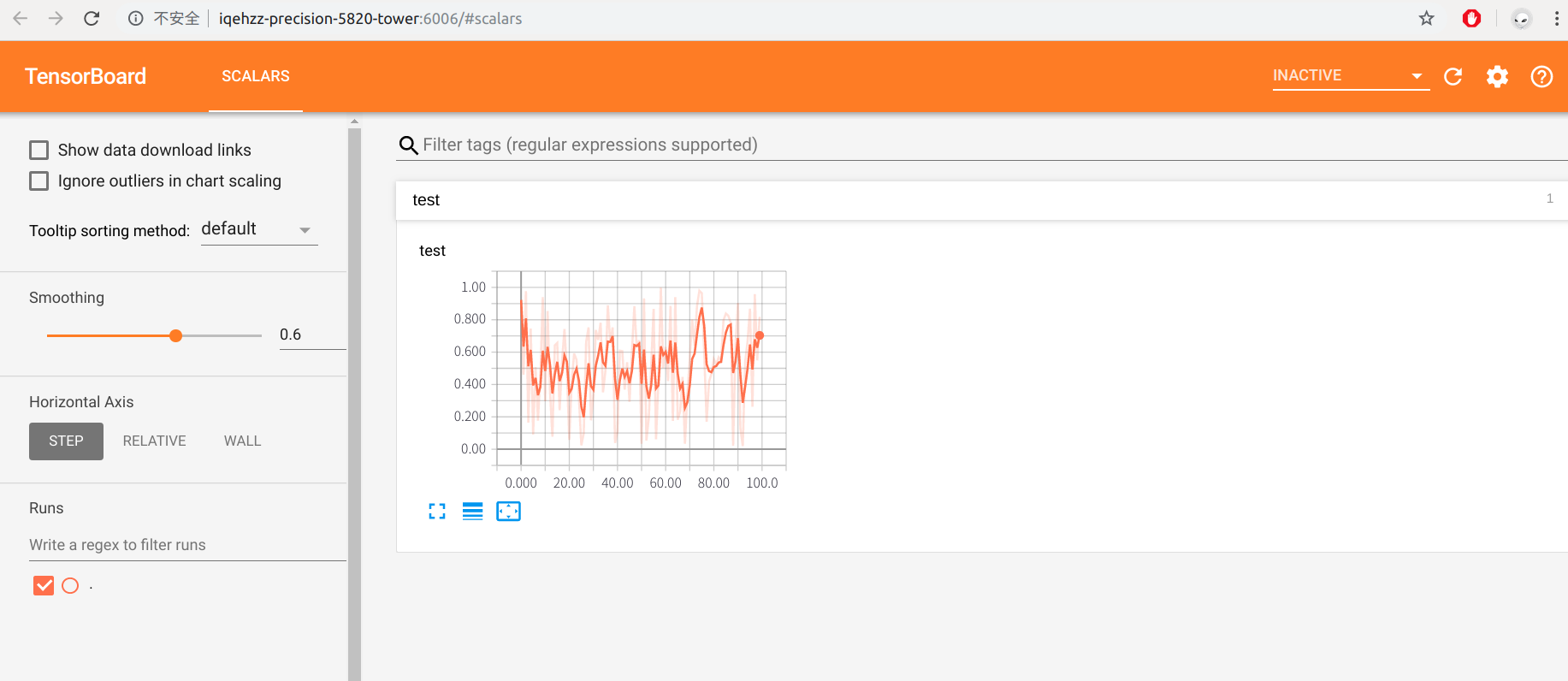

点击连接，显示可视化结果：

最后调用writer.close()。



2、Graph使用

# 在tensorboard 添加可视化，其中使用了python的上下文管理，with 语句，可以避免因w.close未写造成的问题。推荐使用此方式。
with SummaryWriter(comment='Net1')as w:

         w.add_graph(model, (dummy_input,))

# 参数说明：
# 其中第一个参数为需要保存的模型，第二个参数为输入值，元祖类型。

打开tensorvboard控制台，可得到如下结果。

        点击Net1部分可以将其网络展开，查看网络内部构造。

模型可视化结果



案例一：

官网实例：

项目地址：https://github.com/lanpa/tensorboardX

python examples/demo.py
tensorboard --logdir runs
http://localhost:6006/    #在chrome浏览器中打开

界面说明

SCALAR
对标量数据进行汇总和记录，通常用来可视化训练过程中随着迭代次数准确率(val acc)、损失值(train/test loss)、学习率(learning rate)、每一层的权重和偏置的统计量(mean、std、max/min)等的变化曲线

IMAGES
可视化当前轮训练使用的训练/测试图片或者 feature maps

GRAPHS
可视化计算图的结构及计算图上的信息，通常用来展示网络的结构

HISTOGRAMS
可视化张量的取值分布，记录变量的直方图(统计张量随着迭代轮数的变化情况）

PROJECTOR
全称Embedding Projector 高维向量进行可视化


案例二

import torch
import numpy as np
import torch.nn as nn
import torch.nn.functional as F
from PIL import Image
from torch.utils.data import DataLoader
from torchvision import transforms
from torchvision import models,datasets
from tensorboardX import SummaryWriter


cat_img = Image.open('./Felis_silvestris_catus_lying_on_rice_straw.jpg')

transform_224 = transforms.Compose([
        transforms.Resize(224),
        transforms.CenterCrop(224),
        transforms.ToTensor(),
    ])
cat_img_224=transform_224(cat_img)

# 将图片展示在tebsorboard中：
writer = SummaryWriter(log_dir='./logs', comment='cat image') # 这里的logs要与--logdir的参数一样
writer.add_image("cat",cat_img_224)
writer.close()# 执行close立即刷新，否则将每120秒自动刷新


# 更新损失函数
# 更新损失函数和训练批次我们与visdom一样使用模拟展示，这里用到的是tensorboard的SCALAR页面
x = torch.FloatTensor([100])
y = torch.FloatTensor([500])

for epoch in range(100):
    x /= 1.5
    y /= 1.5
    loss = y - x
    with SummaryWriter(log_dir='./logs', comment='train') as writer: #with语法:自动调用close方法
        writer.add_histogram('his/x', x, epoch)
        writer.add_histogram('his/y', y, epoch)
        writer.add_scalar('data/x', x, epoch)
        writer.add_scalar('data/y', y, epoch)
        writer.add_scalar('data/loss', loss, epoch)
        writer.add_scalars('data/data_group', {'x': x,
                                               'y': y,
                                               'loss': loss}, epoch)

查看图像：

方法一：
**环境 --> 进入logs目录 -->执行命令 --> chrome下打开http://localhost:8080/

(AI_PyTorch_GPU) E:\pytorch_AI\logs>tensorboard --logdir=E:\\pytorch_AI\\logs --port=8080
TensorBoard 1.12.2 at http://DESKTOP-JQI7IBN:8080 (Press CTRL+C to quit)

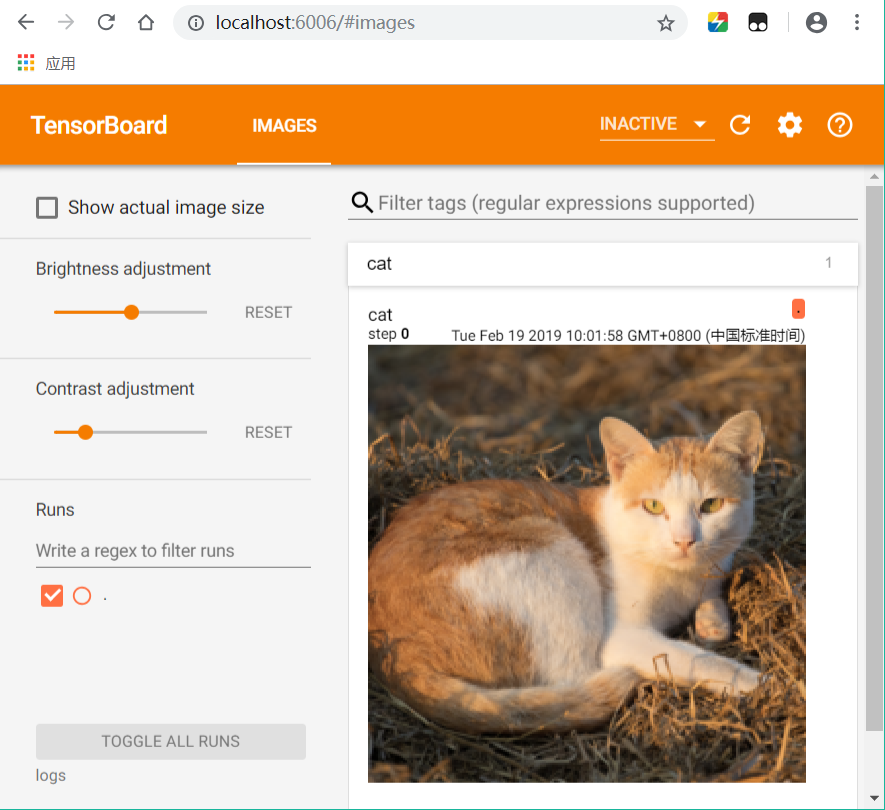

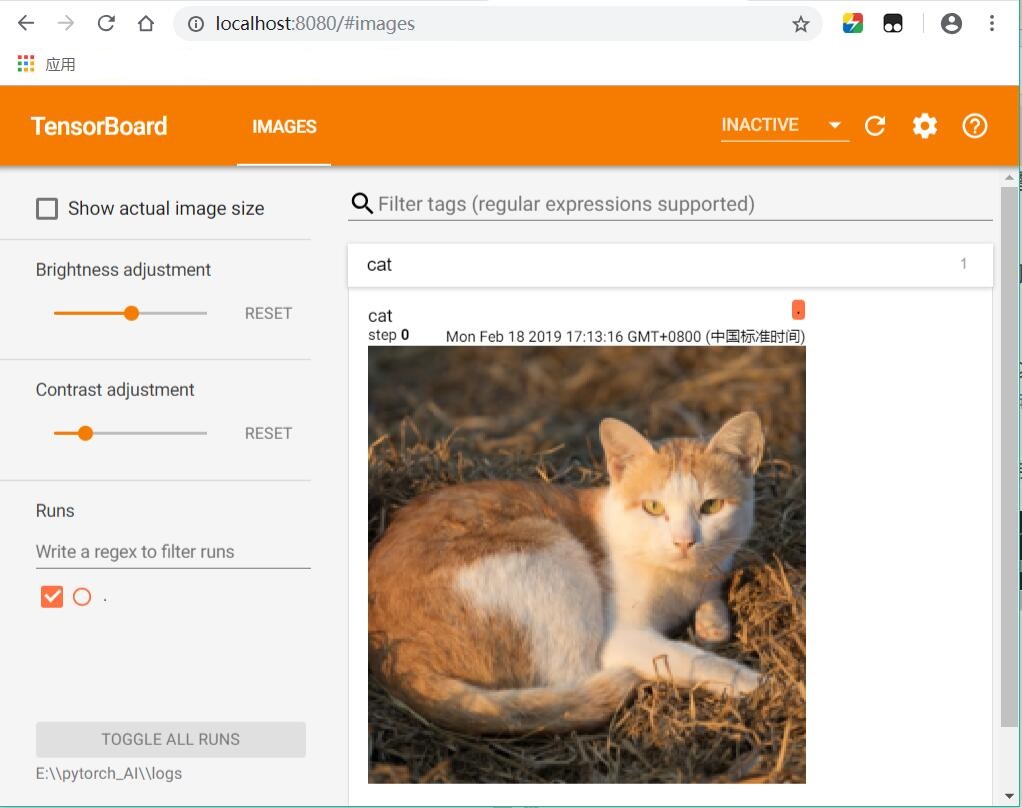

如图：

方法二：
**环境 --> 进入logs父目录 -->执行命令 --> chrome下打开http://localhost:6006/

(AI_PyTorch_GPU) E:\pytorch_AI>tensorboard --logdir logs
TensorBoard 1.12.2 at http://DESKTOP-JQI7IBN:6006 (Press CTRL+C to quit)

如图：

3、使用PROJECTOR对高维向量可视化

PROJECTOR的的原理是通过PCA，T-SNE等方法将高维向量投影到三维坐标系（降维度）。Embedding Projector从模型运行过程中保存的checkpoint文件中读取数据，默认使用主成分分析法（PCA）将高维数据投影到3D空间中，也可以通过设置设置选择T-SNE投影方法，这里做一个简单的展示。

import torch
import torch.nn as nn
import torch.nn.functional as F
from torch.utils.data import DataLoader
from torchvision import transforms
from torchvision import datasets
from tensorboardX import SummaryWriter


""" ==================使用PROJECTOR对高维向量可视化====================

    PROJECTOR的的原理是通过PCA，T-SNE等方法将高维向量投影到三维坐标系（降维度）。
    Embedding Projector从模型运行过程中保存的checkpoint文件中读取数据，
    默认使用主成分分析法（PCA）将高维数据投影到3D空间中，也可以通过设置设置选择T-SNE投影方法，
    这里做一个简单的展示。
"""

BATCH_SIZE=256
EPOCHS=20
DEVICE = torch.device("cuda" if torch.cuda.is_available() else "cpu")

train_loader = DataLoader(datasets.MNIST('./mnist', train=True, download=False,
                                         transform=transforms.Compose([
                                             transforms.ToTensor(),
                                             transforms.Normalize((0.1307,), (0.3081,))
                                         ])),
                          batch_size=BATCH_SIZE, shuffle=True)


test_loader = torch.utils.data.DataLoader(
        datasets.MNIST('./mnist', train=False, transform=transforms.Compose([
                           transforms.ToTensor(),
                           transforms.Normalize((0.1307,), (0.3081,))
                       ])),
        batch_size=BATCH_SIZE, shuffle=True)

class ConvNet(nn.Module):
    def __init__(self):
        super().__init__()
        # 1,28x28
        self.conv1=nn.Conv2d(1,10,5)  # 10, 24x24
        self.conv2=nn.Conv2d(10,20,3) # 128, 10x10
        self.fc1 = nn.Linear(20*10*10,500)
        self.fc2 = nn.Linear(500,10)
    def forward(self,x):
        in_size = x.size(0)
        out = self.conv1(x)            #24
        out = F.relu(out)
        out = F.max_pool2d(out, 2, 2)  #12
        out = self.conv2(out)          #10
        out = F.relu(out)
        out = out.view(in_size,-1)
        out = self.fc1(out)
        out = F.relu(out)
        out = self.fc2(out)
        out = F.log_softmax(out,dim=1)
        return out
model = ConvNet().to(DEVICE)
optimizer = torch.optim.Adam(model.parameters())


def train(model, DEVICE,train_loader, optimizer, epoch):
    n_iter=0
    model.train()
    for batch_idx, (data, target) in enumerate(train_loader):
        data,target = data.to(DEVICE),target.to(DEVICE)
        optimizer.zero_grad()
        output = model(data)
        loss = F.nll_loss(output, target)
        loss.backward()
        optimizer.step()
        if(batch_idx+1)%30 == 0:
            n_iter=n_iter+1
            print('Train Epoch: {} [{}/{} ({:.0f}%)]\t Loss: {:.6f}'.format(
                epoch, batch_idx * len(data), len(train_loader.dataset),
                100. * batch_idx / len(train_loader), loss.item()))

            #主要增加了一下内容
            out = torch.cat((output.data.cpu(), torch.ones(len(output), 1)), 1) # 因为是投影到3D的空间，所以我们只需要3个维度
            with SummaryWriter(log_dir='./pytorch_tensorboardX_03_logs', comment='mnist') as writer:
                #使用add_embedding方法进行可视化展示
                writer.add_embedding(
                    out,
                    metadata=target.data,
                    label_img=data.data,
                    global_step=n_iter)


def test(model, device, test_loader):
    model.eval()
    test_loss = 0
    correct = 0
    with torch.no_grad():
        for data, target in test_loader:
            data, target = data.to(device), target.to(device)
            output = model(data)
            test_loss += F.nll_loss(output, target, reduction='sum').item() # 损失相加
            pred = output.max(1, keepdim=True)[1]                           # 找到概率最大的下标
            correct += pred.eq(target.view_as(pred)).sum().item()

    test_loss /= len(test_loader.dataset)
    print('\n Test set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n'
          .format(test_loss, correct, len(test_loader.dataset),
                  100. * correct / len(test_loader.dataset)))

for epoch in range(1, EPOCHS + 1):
    train(model, DEVICE, train_loader, optimizer, epoch)
    test(model, DEVICE, test_loader)

# 保存模型
torch.save(model.state_dict(), './pytorch_tensorboardX_03.pth')
# Test set: Average loss: 0.0400, Accuracy: 9913/10000 (99%)

如上代码直接点击运行。
可视化展示：

(AI_PyTorch_GPU) E:\pytorch_AI>tensorboard --logdir pytorch_tensorboardX_03_logs
TensorBoard 1.12.2 at http://DESKTOP-JQI7IBN:6006 (Press CTRL+C to quit)

复制http://localhost:6006/到chrome打开：

绘制网络结构

import torch
import numpy as np
from torchvision import models,transforms
from PIL import Image
from tensorboardX import SummaryWriter

vgg16 = models.vgg16() # 这里下载预训练好的模型
print(vgg16)           # 打印一下这个模型


transform_2 = transforms.Compose([
    transforms.Resize(224),
    transforms.CenterCrop(224),
    transforms.ToTensor(),
    # convert RGB to BGR
    # from <https://github.com/mrzhu-cool/pix2pix-pytorch/blob/master/util.py>
    transforms.Lambda(lambda x: torch.index_select(x, 0, torch.LongTensor([2, 1, 0]))),
    transforms.Lambda(lambda x: x*255),
    transforms.Normalize(mean = [103.939, 116.779, 123.68],
                          std = [ 1, 1, 1 ]),
])

cat_img = Image.open('./Felis_silvestris_catus_lying_on_rice_straw.jpg')
vgg16_input=transform_2(cat_img)[np.newaxis]# 因为pytorch的是分批次进行的，所以我们这里建立一个批次为1的数据集
print(vgg16_input.shape)


# 开始前向传播，打印输出值
raw_score = vgg16(vgg16_input)
raw_score_numpy = raw_score.data.numpy()
print(raw_score_numpy.shape, np.argmax(raw_score_numpy.ravel()))


# 将结构图在tensorboard进行展示
with SummaryWriter(log_dir='./vgg16_logs', comment='vgg16') as writer:
    writer.add_graph(vgg16, (vgg16_input,))

# 可视化
(AI_PyTorch_GPU) E:\pytorch_AI>tensorboard --logdir vgg16_logs
TensorBoard 1.12.2 at http://DESKTOP-JQI7IBN:6006 (Press CTRL+C to quit)
