TensorFlow——TensorBoard可视化

前言

TensoeFlow可用于训练大规模深度神经网络所需的计算，使用该工具涉及的计算往往复杂而深奥。为了方便TensorFlow程序的理解、调试与优化，TensorFlow提供了TensorBoard可视化工具。

实现程序可视化过程：

数据序列化—events文件
启动TensorBoard

1、数据序列化—events文件

TensorBoard通过读取TensorFlow的事件文件来运行，需要将数据生成一个序列化的Summary protobuf对象。

调用方法:

tf.summary.FileWriter(path,graph=sess.graph)

第一个参数：写入文件保存的路径

第二个参数：需要可视化的图

将在指定目录生成一个event文件，其名称格式如下：

events.out.tfevents.{timestamp}.{hostname}

2、启动TensorBoard

tensorboard --logdir="path"

在浏览器中打开TensorBoard的图页面127.0.0.1:6006，在GRAPHA模块我们可以看到图结构

具体演示流程如下：

演示程序：

import tensorflow as tf

import os
os.environ['TF_CPP_MIN_LOG_LEVEL'] = '2'

def graph_demo():
    a = tf.constant(4)
    b = tf.constant(5)
    c = a + b

    with tf.Session() as sess:
        c_value = sess.run(c)
        print("c_value:\n",c_value)
        tf.summary.FileWriter("./tmp/summary",graph=sess.graph)


if __name__ == "__main__":
    graph_demo()

运行，可以看到在指定路径下生成了events文件

去终端尝试启动tensorBoard

浏览器输入http://127.0.0.1:6006,出现可视化界面

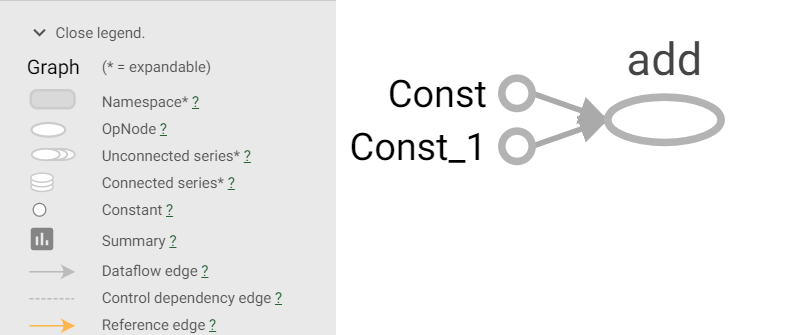

图时什么意思呢？可以通过左边图例理解

大圈表示加法操作，两个小圈表示我们通过constant()方法创建的两个常数，图表示两个常数相加

为什么是Const 和Const_1呢？

我们可以在刚开始定义的部分打印a,b，加入代码如下：

print("a:\n",a)

print("b:\n",b)

加入上述代码之后的结果：

a:
Tensor("Const:0", shape=(), dtype=int32)
b:
Tensor("Const_1:0", shape=(), dtype=int32)
c_value:
9

我们可以看到输出中有Const:0和Const_1:0

冒号后的0是什么意思呢？

以a = tf.contstant(2)为例解释

指constant()这个操作函数在操作的过程中会生成一个操作对象，而这个操作只有一个输出，所以是0，若有多个输出，就会继续索引下去

————————————————————————————————————————————————————————

中途遇到了各种问题，欢迎观看我的下一篇博客，对此过程中出现的各种错误做了比较详细的记录，包含解决方法
