Matlab绘制多函数Bode图

标签： matlab

函数bode用于绘制伯德图
函数logspace用于生成对数刻度的频率点向量，供Bode使用
grid on打印坐标线
在这里插入图片描述
上代码

 w = logspace(-1,3,10000);
 num = [10];
 den = [1 1 0];
 sys = tf(num,den);
 bode(sys,w);
 grid on;
 hold on;
 num1 = [1/1.667 1];
 den1 = [1/21.6 1];
 sys1 = tf(num1,den1);
 bode(sys1,w);
 hold on;
 num2 = conv(num,num1); %%多项式乘法的系数相当于线卷积
 den2 = conv(den,den1);
 sys2 = tf(num2,den2);
 bode(sys2,w);
 legend('G0','Gc','G')

本文链接：https://blog.csdn.net/Aobo_hey/article/details/112792263

智能推荐

用MATLAB的animatedline函数绘制GIF动图

之前写程序的时候想把描点的轨迹保存成GIF图，于是在网上找到了用EraseMode属性保留轨迹的方法，但是出了点问题，后来就去学习了一下animatedline函数的用法，做个小笔记将 EraseMode 属性设置为 ‘none’ 网上学的例子大概就是这样设置画线的属性：但是我的轨迹并没有画出来，如图：只有一个点在动，没有轨迹不清楚这是我的代码的原因，还是因为：我...

十：使用MATLAB传递函数的绘制伯德图

最先介绍的是函数bode和logspace。其中bode用于绘制伯德图，函数logspace用于生成对数刻度的频率点向量，可以供函数bode使用。伯德图一个简单的例子：其伯德图包含对数幅频增益曲线和相频特性曲线，如图使用命令：解释 logspace命令在0.1和1000之间生成200个频率点，如果没有事先给定频率向量，函数bode则自动选取参与运算的频率点，并且能在频率响应变化较快的时候...

MATLAB 色图函数绘制多彩图形

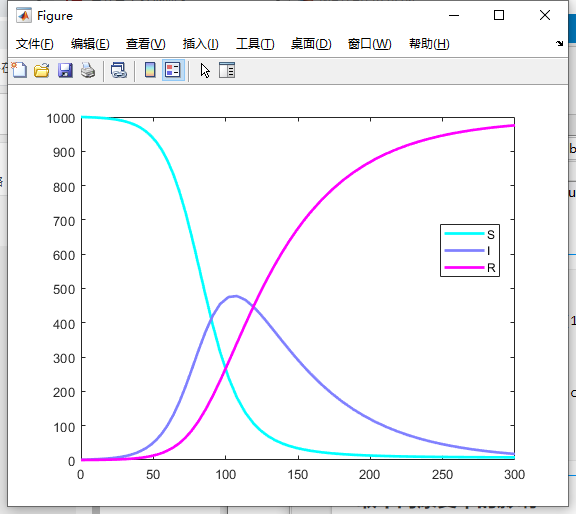

MATLAB 色图函数绘制多彩图形笔者在做SIR模型的时候，需要绘制多条线于同一图像上对比不同参数的影响，因而用到了色图函数直入主题先上色图的参考文档这是完整的SIR模型的绘图在曲线较少的时候可以用 cool 来绘制（因为cool里面的颜色区分度低但是可见性好）参数参数说明 b 感染率 ga 康复率可以看见，代码的关键就是cool函数（色图函数），其返回值是一个n行3列的数组，...
