上一篇讲了OFDM发射机中的长短训练序列生成原理，基于此可以得到长短训练序列的准确数值，为接收机中的符号同步中的相关运算提供基础。
进入符号同步前，首先来看OFDM接收机中的第一步——分组检测。分组检测就是检测突发传输方式的信道上是否有新的数据到达，算法的好坏直接影响着接收机的后续工作性能。

一、本文意义

基于《基于xilinx fpga 的ofdm的通信系统基带设计》这本教材中分组检测算法原理，通过matlab编程仿真验证“延时相关+保持长度”分组检测算法的有效性。同时，通过仿真证明教材上的判决公式的问题，修正判决公式。

二、“延时相关+保持长度”分组检测算法

根据教材上的说明，在IEEE 802.11a中有效的分组检测是采用前导结构进行的。翻译白话文讲出来就是，接收机要充分利用有用的信息找到一帧数据的开始，哪些信息呢？就是利用前导中短训练符号的周期性。

在IEEE 802.11a中系统中，前导结构的价值就是——帮助同步。具体算法教材104~105页有详细的推导，本着务实不啰嗦态度，本文就不再抄录。

三、“延时相关+保持长度”算法仿真

3.1 按照教材上的公式进行仿真

1. 废话少说，根据书上公式，写出如下实现代码：

close all;
clear all;

% load前导（包含短训练序列、长训练序列），实现见上一篇文章
load LeaderSequence;
% 设定接收信号信噪比，后面计算噪声信号时会用到
SNR = 15;
% 计算前导信号功率，及其dB值。
Pw_signal = (LeaderSequence*LeaderSequence')/length(LeaderSequence);
dB_signal = 10*log10(Pw_signal);
% 为便于仿真观察，为前导序列补零，生成仿真信号PL
PL = [zeros(1,100),LeaderSequence,zeros(1,100)];

% 噪声信号功率dB值
dB_noise = dB_signal - SNR;
% 按照高斯白噪声生成
NL = wgn(1,length(PL), dB_noise, 'complex');

% 接收信号为理论信号和噪声的叠加
Rx = PL + NL;

% 初始化变量空间
C = zeros(1,length(Rx)-32);    % C用来存储互相关值
P = zeros(1,length(Rx)-32);    % P用来存储信号能量

for i=1:(length(Rx)-32);
    current = Rx(16+i+(1:16));      % 当前值Rx(n)
    previos = Rx(i+(1:16));         % 延迟Rx(n-16)
    C(i) = current*previos';        % 计算互相关数值sum{Rx(n)*Rx(n-16)}
    P(i) = previos*previos';        % 计算信号能量sum{Rx(n-16)*Rx(n-16)}
end;

plot(abs(C)./abs(P)); grid on;      % 绘图

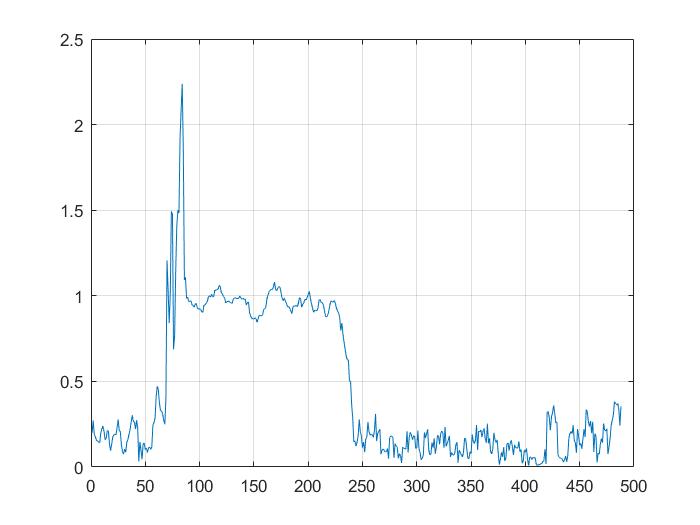

2. 仿真结果如下图所示：

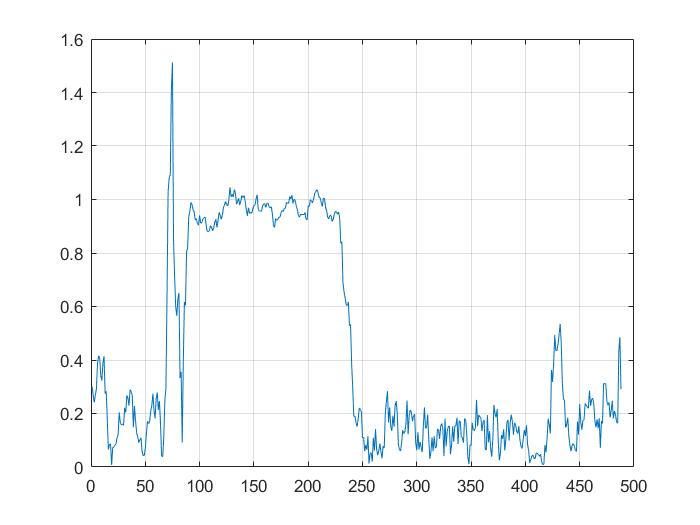

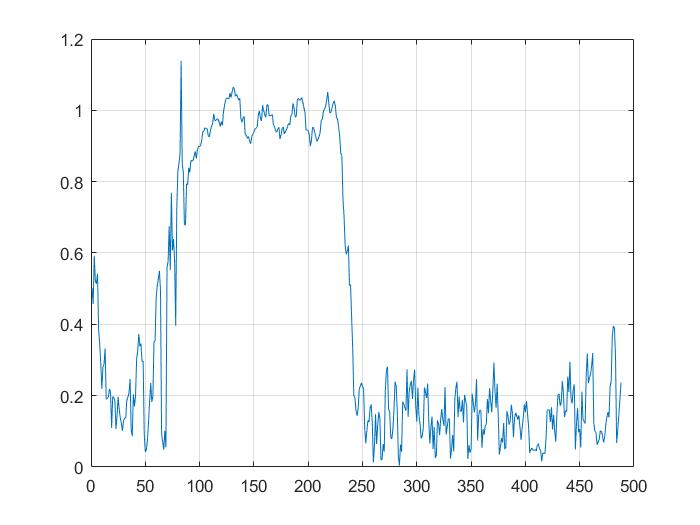

   观察可知，仿真结果，在帧数据开始前（注意数据前100个点为补的零），互相关和功率比值已经出现了大的峰值。且通过多次仿真（筒子们朋友们，多运行几次程序）可以看到，有效帧数据前这段波动，有时大（如上图所示），有时却相对较小（如下图所示）。


3. 仿真结果分析
   按照上面的仿真结果，显然无法准确找到帧头位置。对比图1和图3，按照延时相关出现较大值（>0.5）后，应用保持长度（>32个点）约束，两种情况下帧头位置相差很多。
   分析造成以上现象的原因可知，关键的是在计算能量时，按照书上的公式，用到的延迟的数据样本（即Rx(n-16)）。当有效信号刚出现时，有效信号与噪声的互相关C已经开始增大，而此次计算接收信号能量P用到的依然是噪声为主，即P依然比较小。如此C/P就会随C的变化而变化。无法保证有效检测帧头。

3.2 修改公式进行仿真

1. 按照3.1中的仿真结果和分析，修改计算信号能量P的公式，改用当前接收信号样本（即Rx(n)，而不是（Rx(n-16)），仿真程序代码如下：

close all;
clear all;

% load前导（包含短训练序列、长训练序列），实现见上一篇文章
load LeaderSequence;
% 设定接收信号信噪比，后面计算噪声信号时会用到
SNR = 15;
% 计算前导信号功率，及其dB值。
Pw_signal = (LeaderSequence*LeaderSequence')/length(LeaderSequence);
dB_signal = 10*log10(Pw_signal);
% 为便于仿真观察，为前导序列补零，生成仿真信号PL
PL = [zeros(1,100),LeaderSequence,zeros(1,100)];

% 噪声信号功率dB值
dB_noise = dB_signal - SNR;
% 按照高斯白噪声生成
NL = wgn(1,length(PL), dB_noise, 'complex');

% 接收信号为理论信号和噪声的叠加
Rx = PL + NL;

% 初始化变量空间
C = zeros(1,length(Rx)-32);    % C用来存储互相关值
P = zeros(1,length(Rx)-32);    % P用来存储信号能量

for i=1:(length(Rx)-32);
    current = Rx(16+i+(1:16));      % 当前值Rx(n)
    previos = Rx(i+(1:16));         % 延迟Rx(n-16)
    C(i) = current*previos';        % 计算互相关数值sum{Rx(n)*Rx(n-16)}
    P(i) = current*current';        % 计算信号能量sum{Rx(n)*Rx(n)}！！！！！！！！！！！！！！
end;

plot(abs(C)./abs(P)); grid on;      % 绘图

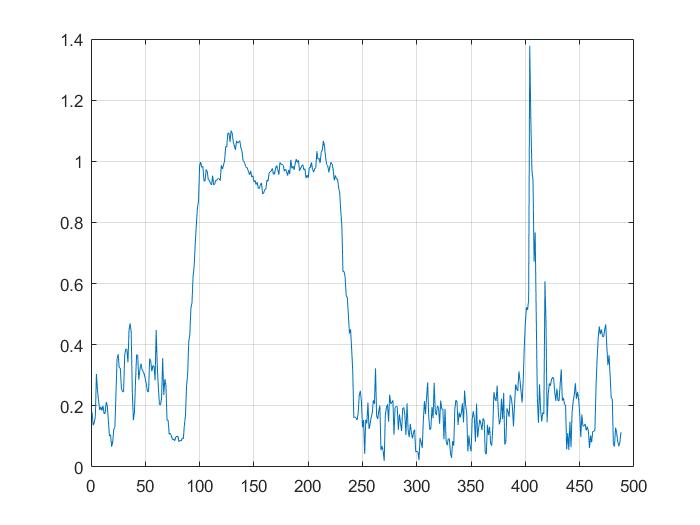

2. 仿真结果如下：

   bingo！这个图看着就舒服多了，而且寻得的帧头开始在第100个采样点附近。
   虽然后面冒出了尖峰，但是不会对帧头检测产生影响（那会已经找到帧头，且通过保持长度窗可以干掉）。多次仿真，以上波形效果基本保持不变。

四、总结

通过仿真，发现《基于xilinx fpga 的ofdm的通信系统基带设计》教材中“延时相关+保持长度”分组检测算法中的bug——不该利用延迟信号Rx(n-16)计算信号功率P，而应该用当前信号Rx(n)计算信号功率P。

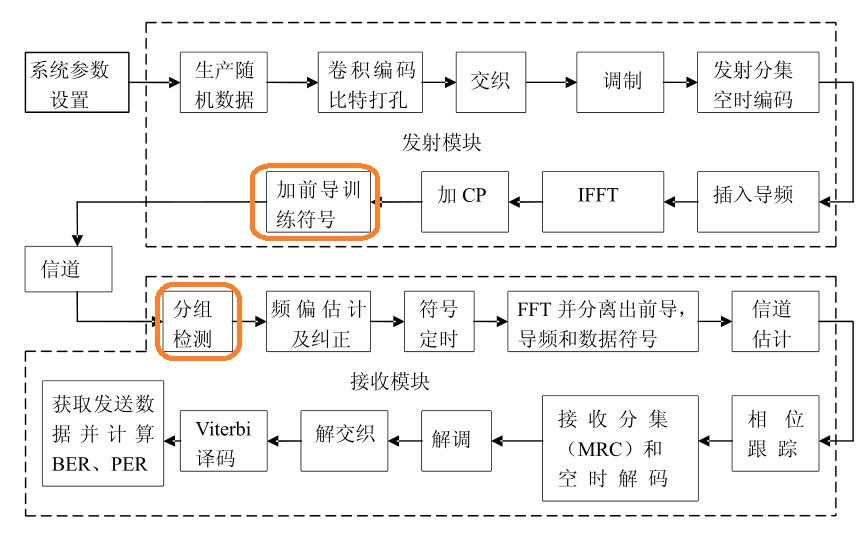

至此，完成下图中标出的两个模块的仿真功能。

参考文献：
《基于xilinx fpga 的ofdm的通信系统基带设计》
