实战第四周：网络交换机堆叠，了解这些足够了

交换机堆叠：

作用：
1、简化管理，只要管理主设备，从设备同步配置
2、网络扩展能力，提升性能，当二层传输，2台服务器不同交换机通讯，需要占用设备之间的级联口带宽，对于性能要求高的，级联口必然会成为瓶颈，而堆叠有专用接口。
3、线路冗余，配合链路聚合方案，提供线路的冗余

1、明确可行性

a、硬件兼容，是否支持电口堆叠、光口堆叠、堆叠专口堆叠，支持的千兆还是万兆，目前一般不支持千兆接口，可以咨询供应商
b、软件兼容，品牌、型号、软件、版本是否统一匹配

2、运行模式

在这里插入图片描述

三种方式：
第一种：最常见的堆叠
第二种：链型堆叠，不建议
第三种：环形堆叠，建议，好处相比第二种就是堆叠线中断其中一根，不会导致堆叠分裂

3、基础概念

a、角色
主设备：负责管理整个堆叠系统，一个堆叠系统中有且只有一个，为master
从设备：处理业务、转发报文的同时作为主设备的备份设备运行。

当主设备故障时，系统会自动从从设备中选举一个新的主设备接替原主设备工作

b、成员ID
一个交换机代表一个成员ID，唯一性，手动配置，默认可以查看接口编号第一个数字0/0/1就是ID为0

必须唯一性，一般主设备默认，从设备都是需要改成唯一性，不相同的ID号即可，编号自定义

c、优先级
用于在堆叠中选举主和备交换机，选举原则是优先级大的为主，除了主交换机外优先级最大的为备。当优先级一样时候看MAC地址，小的成为主，堆叠系统的MAC地址是主交换机的MAC地址

优先级必须配置，人为选择主从设备，优先级大的为主

d、堆叠口
1、物理堆叠口，根据上面选择接口的类型连接，用于收发堆叠交换机之间的堆叠协议报文
2、逻辑堆叠口，需要和物理接口绑定，目前设备只支持2个逻辑口

逻辑口编号根据成员ID，N/1，N/2
逻辑接口相连的2个设备不允许同一个接口编号下，比如，1/1-----2/1,这样堆叠会失败，正确方式：1/1-----2/2

e、堆叠的连接线序
3台以上堆叠，建议使用环形连接
2台成员交换机组建堆叠时，创建一个逻辑堆叠端口，逻辑堆叠端口包含多个物理成员端口

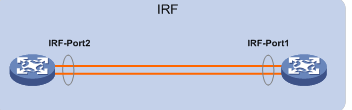

连线需要交叉方式，可以参考运行模式图片，也就是说本端交换机的堆叠端口1必须和对端交换机的堆叠端口2连接。

f、堆叠域（可选）
为了适应各种组网应用，同一个网络里部署多个堆叠，堆叠之间使用域编号
在这里插入图片描述

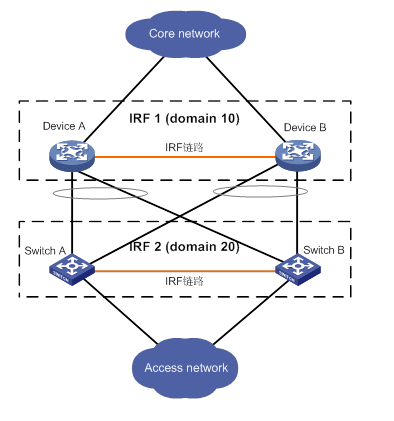

Device A和Device B组成IRF 1，Switch A和Switch B组成IRF 2。如果IRF 1和IRF 2之间有MAD检测链路，则两个IRF各自的成员设备间发送的MAD检测报文会被另外的IRF接收到，从而对两个IRF的MAD检测造成影响。这种情况下，需要给两个IRF配置不同的域编号，以保证两个IRF互不干扰

4、分裂检测模式

检测堆叠的拓扑状态，并在堆叠分裂后采取一定的安全措施保障网络正常运行

分裂后设备配置信息都是一样的，包括三层IP，这样会引起网络问题，这里就需要安全措施，一定要有风险意识

华为：DAD协议

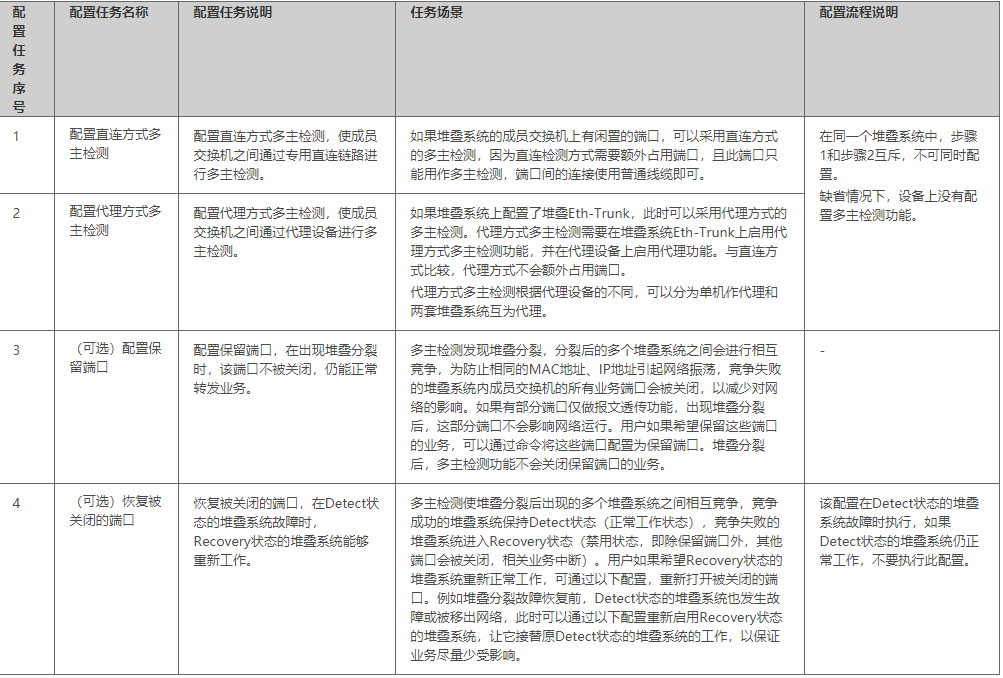

在这里插入图片描述

参考：https://support.huawei.com/enterprise/zh/doc/EDOC1000178161/75102114

H3C：MAD协议

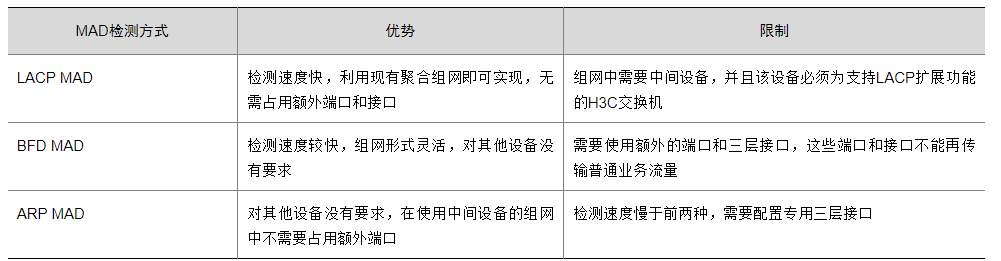

在这里插入图片描述

参考：http://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5800/S5800/Configure/Typical_Configuration_Example/H3C_S5820X[S5800]_MAD_CG-6W100/#_Toc338768538

举例：H3C
2台设备，新设备，硬件和软件都符合。采用双10G的光口链接（SFP+）
服务器采用双网卡模式，采用主备，上联到交换机主和备口
分裂安全措施基于BFD MAD

![在这里插入图片描述](https://img-blog.csdnimg.cn/20191218221456890.png
A:主设备

irf member 1 priority 32
定义A设备为主设备，最高级别，默认为1

int range Ten-GigabitEthernet 1/0/49 to ten 1/0/50
shutdown
关闭端口

irf-port 1/1
 port group interface Ten-GigabitEthernet1/0/49
 port group interface Ten-GigabitEthernet1/0/50
 逻辑堆叠口，主设备1/1口，绑定物理49和50端口

B:从设备

irf member 1 renumber 2
修改成员ID为2，唯一，主默认为1
[B]sa f
<B>reboot
保存重启，ID成效

int range Ten-GigabitEthernet 2/0/49 to ten 2/0/50
shutdown
关闭端口

irf-port 2/2
 port group interface Ten-GigabitEthernet2/0/49
 port group interface Ten-GigabitEthernet2/0/50
 逻辑堆叠口，主设备2/2口，绑定物理49和50端口，这边2/1是会报错的
[B]sa f

这边分2部做，是因为从设备会自动重启，重启前一定要保存配置。

B：从设备

int range Ten-GigabitEthernet 2/0/49 to ten 2/0/50
und shutdown
sa f
启动接口，保存配置

[B]irf-port-configuration active
**堆叠接口，等待自动重启

A：主设备

int range Ten-GigabitEthernet 1/0/49 to ten 1/0/50
und shutdown

[A]irf-port-configuration active
**堆叠接口，从设备这个时候重启

在这里插入图片描述

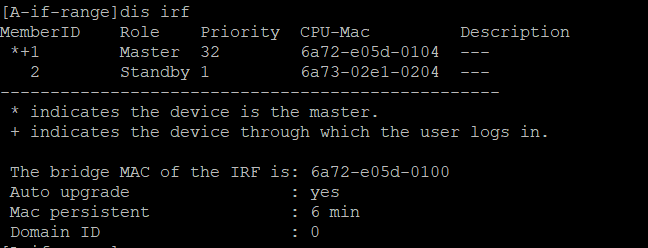

查看堆叠状态，*表示主设备，成员ID为1，优先级32等信息

在这里插入图片描述
逻辑接口信息

BFD 分裂检测

检测的线路之间不能传递数据，只能用于MAD BFD检测

interface GigabitEthernet 1/0/1
undo stp enable
interface GigabitEthernet 2/0/1
undo stp enable
关闭2个监测端口stp，不然会跟堆叠口形成环路，建议只开启业务端口stp，保证二层的安全性。因为我这边服务器双网卡做了聚合就没事，如果不聚合或交换机就会导致环路。

vlan 2000
port GE1/0/1
port GE2/0/1
创建vlan，加入检测端口

interface Vlan-interface2000
 mad bfd enable
 mad ip address 192.168.1.1 255.255.255.252 member 1
 mad ip address 192.168.1.2 255.255.255.252 member 2
 开启功能和配置bfd检测IP

在这里插入图片描述

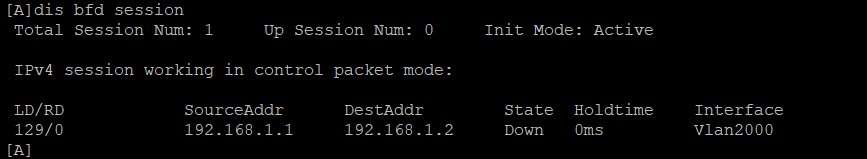

正常情况下，BFD会话不会建立，当分裂后就会建立会话

总结：
1、分裂后，从设备进入恢复状态，端口全部属于关闭状态，无法使用，恢复后，从设备自动重启，建立堆叠，这样就避免了从设备和主设备冲突。
irf auto-merge enable（默认配置了自动合并）

参考：https://zhiliao.h3c.com/Theme/details/30206

2、上面的情况就会导致重要设备我要放到主设备上，那么主设备断了呢？备设备重要接口始终处于开启正常状态
[A]mad exclude interface 接口地址

可以排除备设备重要接口不要进入恢复状态，不关闭端口
避免跟主设备冲突，可以开启

3、能聚合解决的冗余，不用stp，但是stp要有，起到保护二层作用。

本文链接：https://blog.csdn.net/yangshihuz/article/details/103606442
