pcap文件格式是常用的数据报存储格式，包括wireshark在内的主流抓包软件都可以生成这种格式的数据包。

    文件格式：

    Pcap文件头（24字节）+数据包头（wireshark增加的）+数据包（网络中抓取的）+……

1.pcap文件头结构

各字段说明：

Magic：4B：0×1A 2B 3C 4D:用来识别文件自己和字节顺序。0xa1b2c3d4用来表示按照原来的顺序读取，0xd4c3b2a1表示下面的字节都要交换顺序读取。一般，我们使用0xa1b2c3d4

Major：2B，0×02 00:当前文件主要的版本号

Minor：2B，0×04 00当前文件次要的版本号

ThisZone：4B 时区。GMT和本地时间的相差，用秒来表示。如果本地的时区是GMT，那么这个值就设置为0.这个值一般也设置为0 SigFigs：4B时间戳的精度；全零

SnapLen：4B最大的存储长度（该值设置所抓获的数据包的最大长度，如果所有数据包都要抓获，将该值设置为65535； 例如：想获取数据包的前64字节，可将该值设置为64）

LinkType：4B链路类型

结构体定义：

//pacp文件头结构体
struct pcap_file_header
{
	u_int32_t magic;
	/* 0xa1b2c3d4 */
	u_int16_t version_major;
	/* magjor Version 2 */
	u_int16_t version_minor;
	/* magjor Version 4 */
	int32_t thiszone;
	/* gmt to local correction */
	u_int32_t sigfigs;
	/* accuracy of timestamps */
	u_int32_t snaplen;
	/* max length saved portion of each pkt */
	u_int32_t linktype;
	/* data link type (LINKTYPE_*) */
};

2.数据包头结构

各字段说明：

Timestamp：时间戳高位，精确到seconds（值是自从January 1, 1970 00:00:00 GMT以来的秒数来记）

Timestamp：时间戳低位，精确到microseconds （数据包被捕获时候的微秒（microseconds）数，是自ts-sec的偏移量）

Caplen：当前数据区的长度，即抓取到的数据帧长度，由此可以得到下一个数据帧的位置。

Len：离线数据长度：网络中实际数据帧的长度，一般不大于caplen，多数情况下和Caplen数值相等。

（例如，实际上有一个包长度是1500 bytes（Len=1500），但是因为在Global Header的snaplen=1300有限制，所以只能抓取这个包的前1300个字节，这个时候，Caplen = 1300 ）



Wireshark中的实际样子：

结构体定义：

//时间戳
struct time_val
{
	int tv_sec;
	/* seconds 含义同 time_t 对象的值 */
	int tv_usec;
	/* and microseconds */
}
;
//pcap数据包头结构体
struct pcap_pkthdr
{
	struct time_val ts;
	/* time stamp */
	u_int32_t caplen;
	/* length of portion present */
	u_int32_t len;
	/* length this packet (off wire) */
};

3.数据包

即 Packet（通常就是链路层的数据帧）具体内容，长度就是Caplen，这个长度的后面，就是当前PCAP文件中存放的下一个Packet数据包，也就 是说：PCAP文件里面并没有规定捕获的Packet数据包之间有什么间隔字符串，下一组数据在文件中的起始位置。我们需要靠第一个Packet包确定，以TLS数据包的client hello消息为例来分析结构。

数据帧头，即数据链路层的头部

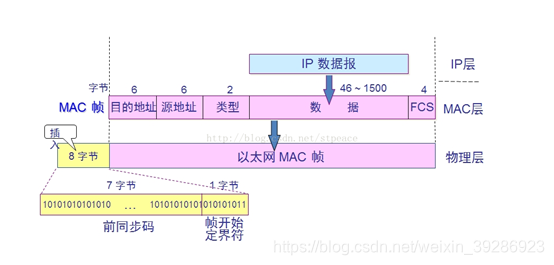

帧头的结构：



FCS：Frame Check Sequence（帧校验序列），俗称帧尾，即计算机网络数据链路层的协议数据单元（帧）的尾部字段，是一段4个字节的循环冗余校验码。源节点发送数据帧时，由帧的帧头和数据部分计算得出FCS，目的节点接收到后，用同样的方式再计算一遍FCS，如果与接收到的FCS不同，则认为帧在传输过程中发生了错误，从而选择丢弃这个帧。（早期链路情况不好的时候会使用，现在的网络一般都舍弃这个字段）

结构体定义：

//数据帧头
typedef struct FramHeader_t
{
	//Pcap捕获的数据帧头
	u_int8_t DstMAC[6];
	//目的MAC地址
	u_int8_t SrcMAC[6];
	//源MAC地址
	u_int16_t FrameType;
	//帧类型
}t;

实际抓包：

网路层头部

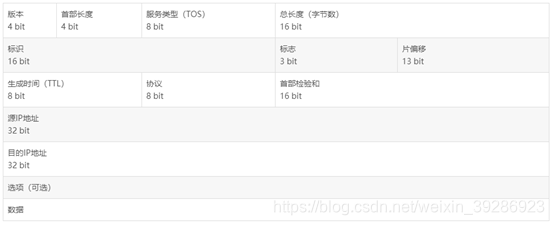

IP数据包头结构

结构体定义：

//IP数据报头
typedef struct IPHeader_t
{
	//IP数据报头
	u_int8_t Ver_HLen;
	//版本+报头长度
	u_int8_t TOS;
	//服务类型
	u_int16_t TotalLen;
	//总长度
	u_int16_t ID;
	//标识
	u_int16_t Flag_Segment;
	//标志+片偏移
	u_int8_t TTL;
	//生存周期
	u_int8_t Protocol;
	//协议类型
	u_int16_t Checksum;
	//头部校验和
	u_int32_t SrcIP;
	//源IP地址
	u_int32_t DstIP;
	//目的IP地址
};

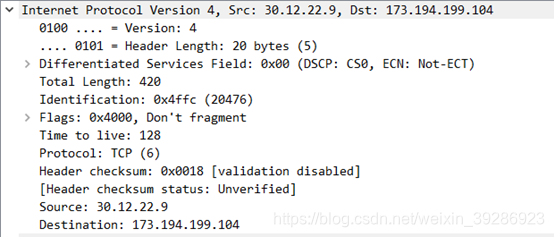

实际抓包：

传输层头部

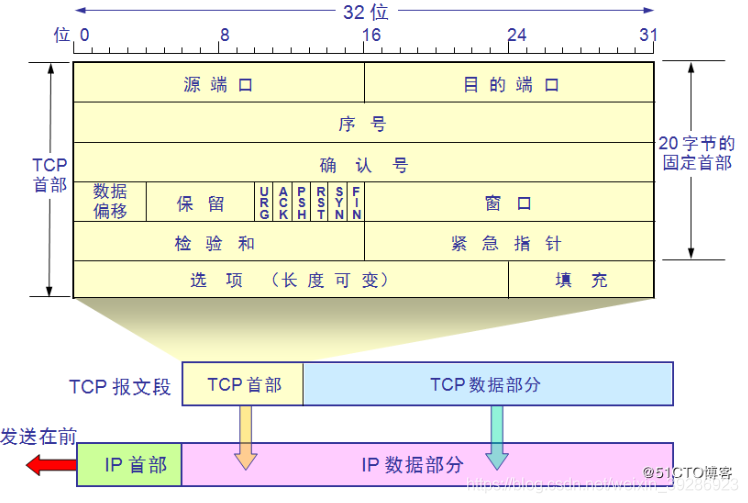

TCP数据包头



结构体定义：

//TCP数据报头
typedef struct TCPHeader_t
{
	//TCP数据报头
	u_int16_t SrcPort;
	//源端口
	u_int16_t DstPort;
	//目的端口
	u_int32_t SeqNO;
	//序号
	u_int32_t AckNO;
	//确认号
	u_int8_t HeaderLen;
	//数据报头的长度(4 bit) + 保留(4 bit)
	u_int8_t Flags;
	//标识TCP不同的控制消息
	u_int16_t Window;
	//窗口大小
	u_int16_t Checksum;
	//校验和
	u_int16_t UrgentPointer;
	//紧急指针
};

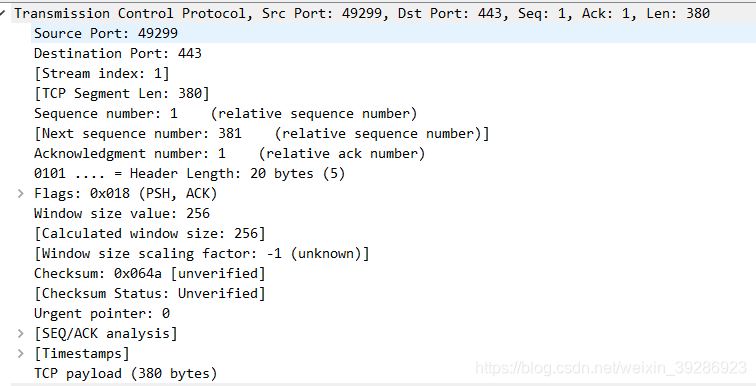

实际抓包：

安全套接层头部



结构说明：

Content type 1B

Version 2B

Length 2B

各字段说明：

Content type：TLS数据包内容的类型，包括：change cipher（20）、alert（21）、handshake（22）、Application Data（23）

Version：TLS版本号

Length：除去本头部5字节后的剩下的数据的长度

结构体定义：

//TLS 头部
typedef struct TLSHeader_t
{
	u_int8_t ContentType;
	u_int16_t Version;
	u_int16_t Length;
};

实际抓包：

TLS载荷内容（Client Hello）：

结构说明：

HandShake Type	1
Length	3
Version	2
Random	32
Session ID Length	2
Session ID
Cipher Suites Length	2
Cipher Suites
Compression Methods Length	1
Compression Methods
Extension Lengths	2
Extension	Type 2 Length 2 Data
……

实际抓包：



SNI(Server Name Indication extension)字段在Extension: server_name中

SNI字段：

SNI (Server Name Indication)是用来改善服务器与客户端 SSL (Secure Socket Layer)和 TLS (Transport Layer Security) 的一个扩展。主要解决一台服务器只能使用一个证书(一个域名)的缺点，随着服务器对虚拟主机的支持，一个服务器上可以为多个域名提供服务，因此SNI必须得到支持才能满足需求。

基于名称的虚拟主机允许多个DNS主机名由同一IP地址上的单个服务器（通常为Web服务器）托管。为了实现这一点，服务器使用客户端提供的主机名作为协议的一部分（对于HTTP，名称显示在主机头中）。但是，当使用HTTPS时，TLS握手发生在服务器看到任何HTTP头之前。因此，服务器不可能使用HTTP主机头中的信息来决定呈现哪个证书，并且因此只有由同一证书覆盖的名称才能由同一IP地址提供。

所以，需要由SNI协议在握手时提供主机名的信息。

完整程序：

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <netinet/in.h>
#include <time.h>
#include <unistd.h>
#include <sys/stat.h>

//pacp文件头结构体
struct pcap_file_header
{
	u_int32_t magic;
	/* 0xa1b2c3d4 */
	u_int16_t version_major;
	/* magjor Version 2 */
	u_int16_t version_minor;
	/* magjor Version 4 */
	int32_t thiszone;
	/* gmt to local correction */
	u_int32_t sigfigs;
	/* accuracy of timestamps */
	u_int32_t snaplen;
	/* max length saved portion of each pkt */
	u_int32_t linktype;
	/* data link type (LINKTYPE_*) */
}
;
//时间戳
struct time_val
{
	int tv_sec;
	/* seconds 含义同 time_t 对象的值 */
	int tv_usec;
	/* and microseconds */
}
;
//pcap数据包头结构体
struct pcap_pkthdr
{
	struct time_val ts;
	/* time stamp */
	u_int32_t caplen;
	/* length of portion present */
	u_int32_t len;
	/* length this packet (off wire) */
}
;
//数据帧头
typedef struct FramHeader_t
{
	//Pcap捕获的数据帧头
	u_int8_t DstMAC[6];
	//目的MAC地址
	u_int8_t SrcMAC[6];
	//源MAC地址
	u_int16_t FrameType;
	//帧类型
}
FramHeader_t;
//IP数据报头
typedef struct IPHeader_t
{
	//IP数据报头
	u_int8_t Ver_HLen;
	//版本+报头长度
	u_int8_t TOS;
	//服务类型
	u_int16_t TotalLen;
	//总长度
	u_int16_t ID;
	//标识
	u_int16_t Flag_Segment;
	//标志+片偏移
	u_int8_t TTL;
	//生存周期
	u_int8_t Protocol;
	//协议类型
	u_int16_t Checksum;
	//头部校验和
	u_int32_t SrcIP;
	//源IP地址
	u_int32_t DstIP;
	//目的IP地址
}
IPHeader_t;
//TCP数据报头
typedef struct TCPHeader_t
{
	//TCP数据报头
	u_int16_t SrcPort;
	//源端口
	u_int16_t DstPort;
	//目的端口
	u_int32_t SeqNO;
	//序号
	u_int32_t AckNO;
	//确认号
	u_int8_t HeaderLen;
	//数据报头的长度(4 bit) + 保留(4 bit)
	u_int8_t Flags;
	//标识TCP不同的控制消息
	u_int16_t Window;
	//窗口大小
	u_int16_t Checksum;
	//校验和
	u_int16_t UrgentPointer;
	//紧急指针
}
TCPHeader_t;
//TLS header
typedef struct TLSHeader_t
{
	u_int8_t ContentType;

	u_int16_t Version;
	u_int16_t Length;
}
TLSHeader_t;
char* getSniFromSslHello(uint8_t *tcpData, uint32_t dataLen, uint8_t *sinLen){

    if(dataLen <= 44) return NULL;

	int index = 0;// content type
	if(tcpData[index] != 0x16) return NULL; // content type check

	index+=5;// handshake type;
	if(tcpData[index] != 0x01) return NULL; // handshake type check

	index+=38;//sessionLen
	uint8_t sessionLen = tcpData[index];
	index+=(sessionLen+1);

	if(index >= dataLen-1) return NULL;
	uint16_t cipherLen = tcpData[index]<<8 | tcpData[++index];

	index+=(cipherLen+1);//cipherLen
	index++;
	if(index > dataLen-1) return NULL;
	uint8_t compressionLen = tcpData[index];

	index+=(compressionLen+1);//compressionLen

	if(index >= dataLen-1) return NULL;
	uint16_t extensionLen = tcpData[index] << 8 | tcpData[++index];

	if(extensionLen <= 4) return NULL; // no sin
	index++;

	if(index >= dataLen-1) return NULL;
	while(tcpData[index] << 8 | tcpData[++index] != 0x0000){
		index++;
		uint16_t extenssionLength = tcpData[index] << 8 | tcpData[++index];
	        index+=extenssionLength+1;
		if(index >= dataLen-1 ) return NULL;
		}

	index++;
	if(index >= dataLen-1) return NULL;
	*sinLen = tcpData[index] << 8 | tcpData[++index];//sinLen
	index++;// sin begin
	return &tcpData[index+5];
}

void main(){
    parse("test.pcap");
}

u_int16_t reverse(u_int16_t num)
{
	return (u_int16_t)(num&0x00FF)<<8|(u_int16_t)(num&0xFF00)>>8;
}

void parse(char *argv)
{
	struct pcap_file_header *file_header = NULL;
	struct pcap_pkthdr *ptk_header = NULL;
	FramHeader_t *eth_header = NULL;
	IPHeader_t *ip_header = NULL;
	TCPHeader_t *tcp_header = NULL;
	TLSHeader_t *tls_header = NULL;
	FILE *fp = NULL;
	u_int64_t   pkt_offset, i=0;
	int ip_len, http_len, ip_proto, tls_type;
	int src_port, dst_port, tcp_flags;
	int last_time = 0;
	//初始化
	file_header = (struct pcap_file_header *)malloc(sizeof(struct pcap_file_header));
	ptk_header  = (struct pcap_pkthdr *)malloc(sizeof(struct pcap_pkthdr));
	eth_header = (FramHeader_t *)malloc(sizeof(FramHeader_t));
	ip_header = (IPHeader_t *)malloc(sizeof(IPHeader_t));
	tcp_header = (TCPHeader_t *)malloc(sizeof(TCPHeader_t));
	tls_header = (TLSHeader_t *)malloc(sizeof(TLSHeader_t));

	if((fp = fopen(argv,"r")) == NULL)
	{
		exit(0);
	}
	//开始读数据包
	pkt_offset = 24;
	//pcap文件头结构 24个字节
	while(fseek(fp, pkt_offset, SEEK_SET) == 0) //遍历数据包
	{
		i++;
		memset(ptk_header, 0, sizeof(struct pcap_pkthdr));
		//pcap_pkt_header 16 byte
		if(fread(ptk_header, 16, 1, fp) != 1) //读pcap数据包头结构
		{
			break;
		}
		pkt_offset += 16 + ptk_header->caplen;
		//下一个数据包的偏移值
		memset(eth_header , 0, 14);
		//数据帧头 14字为ethnet协议大小，注意指定网卡抓包 不指定是16字节的linuxcooked
		if(fread(eth_header, 14, 1, fp) != 1) //读Ethernet数据
		{
			break;
		}
		if(eth_header->FrameType != 0x0008)
		{
			continue;
		}
		//IP数据报头 20字节 不考虑>20字节
		memset(ip_header, 0, sizeof(IPHeader_t));
		if(fread(ip_header, sizeof(IPHeader_t), 1, fp) != 1)
		{
			continue;
		}
		ip_proto = ip_header->Protocol;
		ip_len = ip_header->TotalLen;
		//IP数据报总长度
		if(ip_proto == 0x06) //判断是否是 TCP 协议
		{

			//TCP头 20字节
			if(fread(tcp_header, sizeof(TCPHeader_t), 1, fp) != 1)
			{
				continue;
			}
			src_port = ntohs(tcp_header->SrcPort);
			dst_port = ntohs(tcp_header->DstPort);
			tcp_flags = tcp_header->Flags;
			if(reverse(tcp_header -> DstPort) != 443)
			{
				continue;
			}
			u_int8_t tls_head[5];


			// start to read secure
			if(fread(tls_head, sizeof(tls_head), 1, fp) != 1)
			{
				continue;
			}
			// handshake
			if(tls_head[0]==22)
			{
				u_int8_t tls_head_hello[6];
				if(fread(tls_head_hello, sizeof(tls_head_hello), 1, fp) != 1)
				{
					continue;
				}

				// client hello
				if(tls_head_hello[0]==1)
				{
					uint32_t dataLen = tls_head_hello[1]<<16|tls_head_hello[2]<<8|tls_head_hello[3];
					dataLen+=5;
					uint8_t sinLen;
					fseek(fp, -11, SEEK_CUR);
					uint8_t tcpData[dataLen];
					fread(tcpData,sizeof(tcpData),1,fp);
			  		char* sni;
					sni = getSniFromSslHello(tcpData, dataLen, &sinLen);
					sni[sinLen]='\0';
    				        printf("sniLen=%u sni=%s\n",sinLen,sni);
				}
			}

		}
	}
	fclose(fp);
}
