Half adder

创建一个半加法器。半加器将两个输入(不带低位的进位)相加产生和和向高位的进位。

solution:

module top_module(
    input a, b,
    output cout, sum );

    assign sum = a ^ b;
    assign cout = a & b;

endmodule

better solution:

module top_module(
    input a, b, cin,
    output cout, sum );
	//assign sum  = a ^ b ^ cin;
    //assign cout = a & b | a & cin | b & cin;
    assign {cout,sum} = a + b + cin;

endmodule

Full adder

创建一个全加法器。一个全加法器将三个位（包括进位）相加，并产生一个总和与一个进位。

solution:

module top_module(
    input a, b, cin,
    output cout, sum );

    assign sum = a^b^cin;
    assign cout = a&b | a&cin | b&cin;

endmodule

better solution:

module top_module(
    input a, b, cin,
    output cout, sum );

    assign {cout,sum} = a+b+cin;

endmodule

3-bit binary adder

实例化3次一位全加器来创建一个3位二进制行波进位加法器。该加法器有两个3位输入和一个低位的进位，产生一个3位的和和一个输出。
为了验证这里确实实例化了全加器，行波进位加法器也输出每个一位全加器进位的输出。
cout[2]是最后一个一位全加器的进位输出，也是我们通常看到的进位输出。

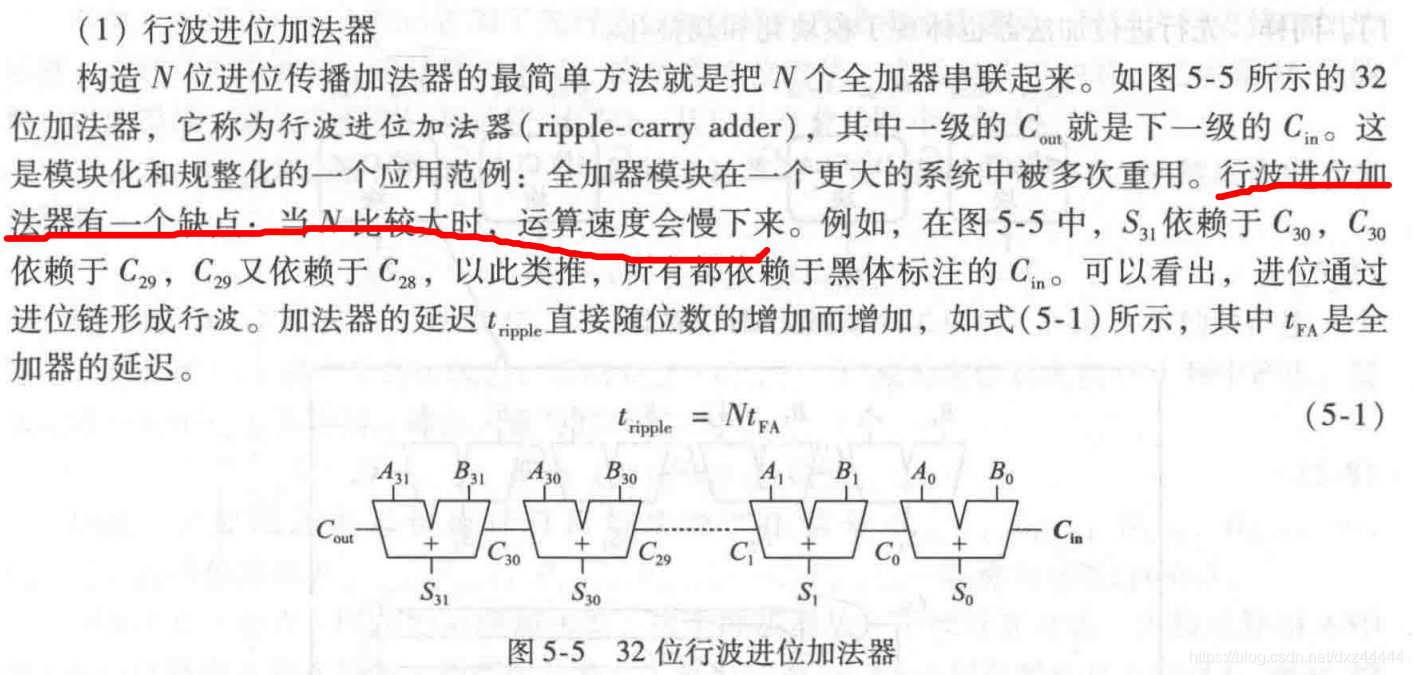

什么是行波进位加法器？

HDLBits-Verilog学习小结（四）Module中有介绍。

solution:

module top_module(
    input [2:0] a, b,
    input cin,
    output [2:0] cout,
    output [2:0] sum );

    full_adder f0 (a[0],b[0],cin,cout[0],sum[0]);
    full_adder f1 (a[1],b[1],cout[0],cout[1],sum[1]);
    full_adder f2 (a[2],b[2],cout[1],cout[2],sum[2]);

endmodule

module full_adder(
    input a, b, cin,
    output cout, sum );

    assign {cout,sum} = a+b+cin;

endmodule

Adder

实现以下电路(（“ FA”是全加法器）)：

solution:

module top_module (
    input [3:0] x,
    input [3:0] y,
    output [4:0] sum);

    reg [2:0] cout;
    wire cin;
    assign cin = 0;
    full_adder f0 (x[0],y[0],cin,cout[0],sum[0]);
    full_adder f1 (x[1],y[1],cout[0],cout[1],sum[1]);
    full_adder f2 (x[2],y[2],cout[1],cout[2],sum[2]);
    full_adder f3 (x[3],y[3],cout[2],sum[4],sum[3]);

endmodule

module full_adder(
    input a, b, cin,
    output cout, sum );

    assign {cout,sum} = a+b+cin;

endmodule

official solution（️）:

module top_module (
	input [3:0] x,
	input [3:0] y,
	output [4:0] sum
);

	// This circuit is a 4-bit ripple-carry adder with carry-out.
	assign sum = x+y;	// Verilog addition automatically produces the carry-out bit.

	// Verilog quirk: Even though the value of (x+y) includes the carry-out, (x+y) is still considered to be a 4-bit number (The max width of the two operands).
	// This is correct:
	// assign sum = (x+y);
	// But this is incorrect:
	// assign sum = {x+y};	// Concatenation operator: This discards the carry-out
endmodule

Signed addition overflow

️

假设有2个8位二进制数a[7:0]和b[7:0]。他们相加得到s[7:0]。判断是否发生了(有符号的)溢出。

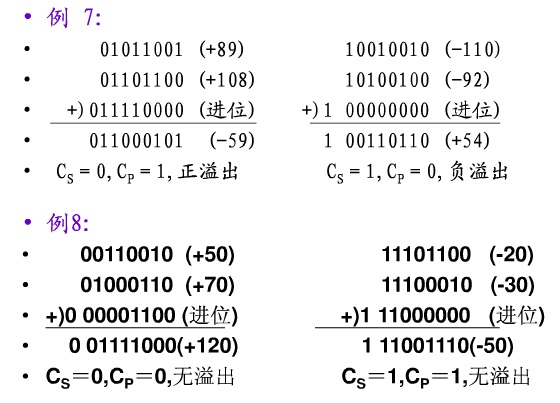

参考二进制有符号数运算及溢出判别这篇文章，可以知道：

补码加法运算溢出判断的方法：

• [方法一］
  Xf、Yf分别两个数的符号位,Zf为运算结果符号位。
  当Xf =Yf =0（两数同为正）,而Zf=1(结果为负)时,负溢出；
  当出现Xf =Yf =1（两数同为负）,而Zf=0（结果为正），正溢出.

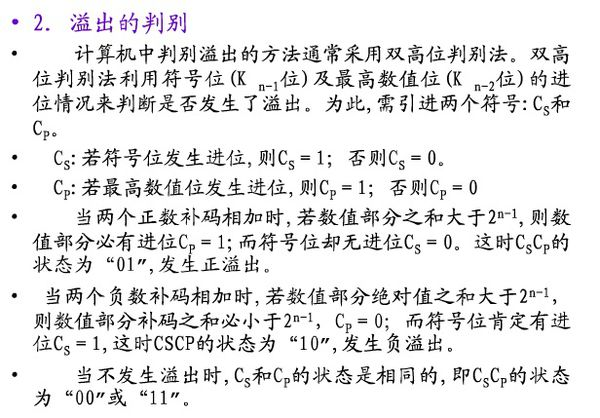

• [方法二］
  Cs表示符号位的进位，Cp表示最高数值位进位，⊕表示异或。
  若 Cs⊕Cp =0 ，无溢出；
  若 Cs⊕Cp =1 ，有溢出。

solution:

module top_module (
    input [7:0] a,
    input [7:0] b,
    output [7:0] s,
    output overflow
); //

    wire s_1;
    assign {s_1,s} = a + b;
    always @(*) begin
        if (a[7]^b[7])//一正一负必然是不溢出的
            overflow = 0;
        else if (a[7]==0 & b[7]==0 & s[7]==0)//这个容易被忽略。要考虑最高数值位的进位不是s[7]的情况
            overflow = 0;
        else if (s_1^s[7]==0) //同方法二
            overflow = 0;
        else
            overflow = 1;
    end

endmodule

better solution:

module top_module (
    input [7:0] a,
    input [7:0] b,
    output [7:0] s,
    output overflow
); //

    assign s = a + b;
    assign overflow = (a[7] & b[7] & ~s[7]) | (~a[7] & ~b[7] & s[7]); //同方法一

endmodule

100-bit binary adder

创建一个100位二进制加法器。加法器将两个100位数字和一个进位相加，以产生100位和。

提示：要实例化的完整加法器太多，但是行为代码在这里效果很好。另请参阅Adder解决方案。

solution：

module top_module(
    input [99:0] a, b,
    input cin,
    output cout,
    output [99:0] sum );

    assign {cout,sum} = a + b + cin;

endmodule

4-digit BCD adder

️

这里提供了一个名为bcd_fadd的BCD（二进制编码的十进制）一位数字加法器，该加法器将两个BCD数字和进位相加，并产生总和和进位。

module bcd_fadd {
    input [3:0] a,
    input [3:0] b,
    input     cin,
    output   cout,
    output [3:0] sum );

实例化bcd_fadd的4个副本以创建一个4位数的BCD脉动进位加法器。待设计的加法器应将两个4位的BCD编号（打包为16位向量）相加，并加上一个进位以产生4位的总和并执行。

提示：

• 5位十进制数字12345的BCD表示为20’h12345。这与14’d12345（即14’h3039）不同。
• 该电路的结构类似于二进制纹波加法器，只是加法器的基数为10，而不是基数2。

solution:

module top_module(
    input [15:0] a, b,
    input cin,
    output cout,
    output [15:0] sum );

    reg [2:0] temp;

    bcd_fadd f0 (a[3:0],b[3:0],cin,temp[0],sum[3:0]);
    bcd_fadd f1 (a[7:4],b[7:4],temp[0],temp[1],sum[7:4]);
    bcd_fadd f2 (a[11:8],b[11:8],temp[1],temp[2],sum[11:8]);
    bcd_fadd f3 (a[15:12],b[15:12],temp[2],cout,sum[15:12]);

endmodule
