利用CANdb++ Editor在DBC文件中进行报文解析（详细教程）

标签： STM32 can

摘要： CANdb++是汽车CAN总线DBC文件的编辑软件。由于官网下载的文件存在bug，在这里我将官网和修复bug的文件一并进行上传（所有的文件都在这里了）。下面提供CANdb++软件的使用教程。

1、CANdb++软件安装
2、DBC文件添加帧CAN_ID和信号CAN_Signal

1、CANdb++软件安装

安装完成后会提示缺少Cdbstat.dll文件，这里我已经将该文件放到下载文件的主目录文件夹下。需要复制Cdbstat.dll文件，复制到C:\Windows\SysWOW64
在这里插入图片描述

2、DBC文件添加帧CAN_ID和信号CAN_Signal

DBC（Data Base CAN）文件用于描述单个CAN网络的通信，DBC文件格式比较固定、不会产生歧义和理解误差，便于交流。下面在已有的DBC中增加帧Frame ID和信号Signal。

软件示意图
在这里插入图片描述

2.1、打开“CANdb++ Editor”，在”Signals”中增加一个信号；

（1）新建项目
图片来源于网络
（2）右击“Signals”，在上下文中选择“New”，弹出如下对话框
在这里插入图片描述

（3）编辑“Signal‘New_Signal_6’”对话框中的信息；
🎈编辑信号基本信息：
修改前：

修改后：

注：
“Name:”表示该信号的名称；
“Length[Bit]:”表示该信号的长度，以Bit度量；
“Byte Order：”表示数据格式，有“Motorola(大端模式)”，“Intel(小端模式)”可选，根据实际情况选择；
“Value Type:”表示数据是有/无符号类型（若偏移量为0，需要表示负数，则该项选择Signed; 若偏移量为负数，需要表示负数，则该项选择Unsigned。）；
“Factor:”表示分辨率；
“Offset:”表示偏移量；
“Minimum:”和“Maximum”表示该信号实际范围；
“Init.Value:”表示该信号的初始值；
“Unit:”表示单位。
解析数据时：实际的信号物理值 = 分辨率 * CAN信号值 + 偏移量

🎈对该信号添加备注：
修改前：
在这里插入图片描述
修改后：

2.2、在“CANdb++ Editor”右侧的”Message”中增加一个ID；

（1）右击“Message”，在上下文中选择“New”，弹出如下对话框；
在这里插入图片描述

（2）编辑“Message‘New_Message_4’”对话框中的信息；
🎈编辑ID基本信息：
修改前：

修改后：

注：
“Name:”表示新增ID的名称；
“ID：”用十六进制表示，如果是标准帧，范围：0~0x7FF;
“DLC：”表示新增ID实际的长度，最大为8.

（3）添加该ID的信号：
修改前：
在这里插入图片描述
修改后：

（4）定义该ID发送节点：
修改前：

修改后：

在这里插入图片描述

（5）将信号拖动到合适的位置
修改前：

修改后：

（6）定义该ID的周期和发送类型
修改前：

修改后：

（7）给该ID添加备注：

2.3、对ID中的信号添加接收的节点；

（1）双击Message里ID中的信号（最底层文件）：
在这里插入图片描述
修改前：

修改后：

在这里插入图片描述

2.4、对ID中的信号增加“值描述”；

（1）在菜单栏中选择“View”à“Value Tables”
在这里插入图片描述
（2）在空白的位置右击，并在上下文中选择“New”;

（3）在弹出的对话框中，编辑相关信息；

（4）对Message中的信号增加“值描述”。
🎈双击Message里ID中的信号：

🎈对该信号增加“值描述”
修改前：
在这里插入图片描述
修改后：

综上，新增CAN_ID和CAN_Signal已经完成。

本文链接：https://blog.csdn.net/RNG_uzi_/article/details/109160037

智能推荐

【DBC专题】-5-DBC文件格式解析

目录 0 DBC文件中“符号字符串”命名要求 1 DBC文件的标头 2 Bit Timing波特率定义 3 Node节点定义 4 Value Table值表定义 5 Message消息定义 5.1 标准帧Message定义举例 5.2 扩展帧Message定义举例 6 Signal信号定义 7 Value Table指标的绑定Signal信号 8 Comment注释定义 8...

Django连接Mongodb详细教程（利用mongoengine）

一、了解MongoDB数据库？简介：MongoDB 是由C++语言编写的，是一个基于分布式文件存储的开源数据库系统，面向文档存储的数据库，类JSON的数据格式，自由灵活。优点：可扩展分片集群，海量数据存储，针对大量数据查询速度更快。二、 MongoEngine是什么？简介：MongoEngine是一个对象文档映射器，用Python编写，可用于MongoDB，简单理解就是讲文档（j...

利用AppMetrics对Web进行监控教程

一、基础准备 1. 安装依赖这里可以通过nuget或使用命令行进行安装，具体需要安装的类库如***意版本）：由于我们需要兼容Prometheus进行监控，所以我们还需要安装对应的格式化库，具体如下：以上就是需要的类库，接下来我们开始进行其他初始化部分。 2. 初始配置为了保证其能够正常工作，我们需要根据不同的环境设定对应的appsettings.json文件从而让度量指标可以根据不同的环境...

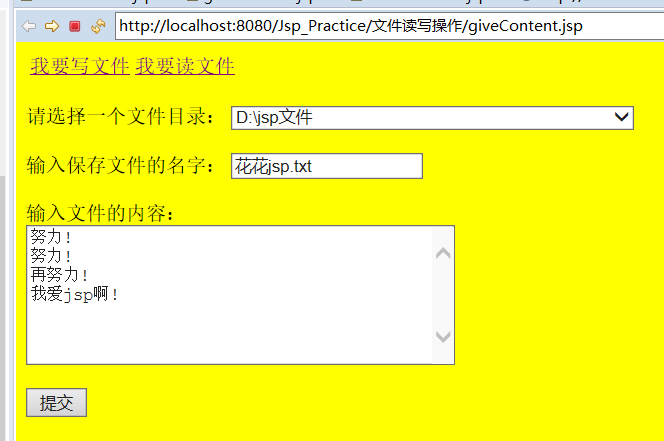

在jsp中进行文件的读写操作
