1、引言
我们在FPGA上进行数据处理或者信号处理时，通常会遇到从片上存储器RAM读取数据至片内，或者将片内的结果直接暂存至片外的RAM。其中以Xilinx家的DMA控制器（英文全称：AXI Direct Memory Access）的读取功能(Read Channel)为例，能够通过AXI总线读取某个地址区间的数据，同时再将这些数据转换以数据流的形式传输至处理单元。典型的AXI Direct Memory Access（IP核）配置界面如下图所示。

 从图中可以看出，普通模式的DMA具备以下特性：

①AXI Memory Map总线地址位宽可选32bit或64bit；

②Buffer Length最大位宽为26，对应的单次传输大小最大为64MByte；

③同时支持读通道和写通道，并且每个通道的AXI Memory Map数据位宽可配置，Stream数据流接口的位宽可配置，用于AXIMemory Map的突出传输长度可配置，同样也允许未对齐数据的传输；

那么根据上述的总结可以看出，普通模式的DMA对于解决简单的数据传输，完全能够应付。但是当面向大规模数据（单次传输>64MByte），或需要操作的地址不连续时，普通模式的DMA不能够满足要求，即便能够将大规模数据分割为多个<64MByte的片段，但是这个过程需要额外的处理器（例如ARM/NIOS/MicroBlaze/RISC-V）进行查询监测，或者启用中断函数，这样额外的消耗了处理器性能（我们期望的是一次配置，永久使用）。对于这样的问题，通常启用该IP核的高级功能——Scatter Gather (SG) Engine模式，虽然单个传输片段依然有64MByte的限制（取决于Buffer Length Width），但是我们可以把一片>64MByte的数据划分为多个<64MByte的区域来解决。并且在此基础上，我们需要传输的数据有多个地址不连续的片段，同样也能够完美解决。其中开启Scatter Gather Engine后，IP核的接口如下图所示。与普通模式的DMA相比，多了一根M_AXI_SG总线（这个总线稍后我会单独介绍）。

（那么可能有的读者开始杠了：对于这种特殊的DMA，我完全可以用Vivado HLS自己写一个特殊的数据传输过程，没必要用SG DMA。我一开始也是这么想的，功能上倒没什么问题，但是基于笔者菜鸡的VivadoHLS功底，发现传输效率实在是太差了，尤其是地址切换的时候，需要花费大量的时钟周期用于发起AXI传输请求，这样导致我后面的数据处理单元性能受限于数据传输的性能。再后来我发现官方对于这类需求已经在给定的DMA IP核中做好了，数据传输效率极高，尤其是单次传输多个数据，中间的那点延迟几乎可以忽略不计，真香~）

但是，官方的软件IP核功能是如此的牛逼，但是给定的软件代码配置过程却又像是一坨Shit一样，我看了下官方提供裸机(Baremetal)下的SG DMA驱动例程，洋洋洒洒好几千行代码，愣是把我给看懵了。没办法，为了带宽不拖数据处理单元的后腿，硬着头皮看一下官方给的Product Guide(就在IP核配置界面的左上角Documentation地方)。不得不说，官方给的数据手册还是挺详细的，对于IP核怎么使用，以及需要注意的事项，写的清清楚楚。虽然是英文的，但是鉴于笔者还是有过好几篇SCI论文写作的经历，对于看这类文档还是没有什么问题，基本上都能看得懂。

因此，为了能够方便的使用SG DMA，本文从SG DMA的运行行为分析入手，介绍SG DMA的驱动软件操作流程，并在此基础上对其性能进行优化。本文的主要内容如下：

①根据Product Guide介绍SG DMA的运行行为及其注意事项；

②根据运行行为编写裸机(Baremetal)环境下应用程序；

③根据初步实验结果分析多个DMA传输间隔周期较长的原因，提出改进策略并对比结果。

由于笔者能力有限，介绍过程中不可避免存在一部分设计不足的问题。本文主要是为SG DMA的使用方法提供一种设计思路，希望能够以本人的一得之见，起到抛砖引玉的作用。

2、SG DMA运行过程分析
 在这里先介绍一下SG DMA的一个大概的工作过程。上一节的介绍中提到SG DMA与普通DMA相比多了一根M_AXI_SG总线，这根总线其实是SG DMA的关键点。运行过程如下：

①DMA控制器通过M_AXI_SG总线读取Scatter Gather Descriptor（以下简称为描述符），描述符没有集成在IP核中，需要在内存中进行定义；

②接着对该Descriptor（描述符）进行解析，根据解析到的内容开启单次传输；

③读取的描述符中包含了下一个描述符的地址，在当前传输完成后读取下一个描述符；

④往复循环上述过程，直到读取到最后一个描述符，停止数据传输。

其中描述符内容的定义如下(pg021_axi_dma v7.1, page38)：

其中我们比较关心的地方有：00h和04h为下一个描述符在内存中的地址；08h和0Ch为待传输数据在内存中的地址；18h为控制寄存器，其中Bit0~Bit25为传输长度，Bit26表示当前描述符是否为最后一帧（高有效），Bit27表示当前描述福是否为第一帧（高有效）。需要特别注意的是第一条注意事项：描述符必须为16个字，即64字节对齐。

介绍完描述符以后，接下来介绍SG DMA内部自带的寄存器，其中SG DMA内部寄存器如下图所示(pg021_axi_dma v7.1, page12)：


以Read Channel(即MM2S)为例，我们需要关注的寄存器包括：00h控制寄存器，用于控制SG DMA的启动、停止、复位、循环模式、中断开启等；04h状态寄存器，查询停止、空闲、中断错误类型等；08h和0Ch当前描述符的地址；10h和14h尾描述符的地址，也就是结束描述符的地址。同理，Write Channel(S2MM)寄存器与之相同，剩下的其他寄存器暂时用不到。

因此，根据上述寄存器的介绍，依据描述的定义在内存中完成描述符编写，然后再将描述符存储的地址写入至SG DMA(IP核)的寄存器中，最后开启数据传输即可。中间过程支持对SG DMA运行状态的查看。

3、SG DMA软件操作流程
依据Product Guide的描述，完成软件操作流程。该步骤可以直接使用官方给的驱动程序示例，但是笔者觉得太繁琐了，而且代码量实在是太大了，于是乎笔者决定自己写一个软件驱动。

在写软件驱动之前，强烈建议查阅下官方给出的操作流程，并严格按照流程的规范来，要不然程序运行步起来。（一开始笔者根据自己的经验写了一版驱动，但是发现完全运行不起来，后面发现手册给出了操作流程说明，更改后才能运行）其中操作流程如下所示(pg021_axi_dma v7.1, page73)：


假如我们已经在内存中完成了描述符的定义，根据上述流程，翻译成中文就是下面的步骤：

①将起始描述符的地址写入当前描述符寄存器(08h和0Ch)；

②通过控制寄存器(00h)启动DMA传输，必要的时候可以检查下状态寄存器(04h)的Halted标志位，用来查看DMA是否开始运行；(如果需要运行在Keyhole或Cyclic模式，需要在②之前进行设置)

③如果需要的话，通过控制寄存器(00h)对中断进行设置；

④写入一个有效的地址到尾描述符(10h和14h)寄存器，一般是将尾描述符的地址写到这个里面；

⑤写入尾描述寄存器将会触发DMA从内存中读取第一个描述；对于多通道模式下，多个描述符的读取将会在S2MM通道接收到数据包以后开始；

⑥读取到的描述符开始被解析，要传输的数据从内存中读取，然后输出到MM2S的数据流通道上。

看了上述过程，是不是觉得很奇葩，先写起始描述符寄存器，然后要先开启DMA传输，最后由写入尾描述符寄存器触发传输。这和我们传统的写完所有的描述符地址，然后通过控制寄存器触发DMA传输完全不一样，一开始笔者就是因为这种固定思维，导致迟迟无法启动DMA传输。对于官方给出的这种操作流程，真的是让笔者大开眼界。

那么基于上述操作，我们可以编写出如下的代码：

1 // @Time    : 2021.07.22
 2 // @Author  : wuruidong
 3 // @Email   : [email protected]
 4 // @FileName: sdk_main.c
 5 // @Software: Xilinx SDK 2018.3
 6 // @Cnblogs : https://www.cnblogs.com/ruidongwu
 7 #include "xaxidma.h"
 8 #include "xaxidma_hw.h"
 9
10 #define AXI_DMA_ADDR    XPAR_AXI_DMA_0_BASEADDR
11
12 typedef struct
13 {
14     u32 next_desc; //00h
15     u32 next_desc_msb; //04h
16     u32 buffer_addr; //08h
17     u32 buffer_addr_msb; //0ch
18     u32 reserved[2]; //10h & 14h
19     u32 ctrl; //18h
20     u32 status; //1ch
21     u32 app[5]; //20h 24h 28h 2ch 30h
22     u32 aligned[3];
23 }SG_Desc; //aligned to 64
24
25 SG_Desc DMA_Desc[3] __attribute__ ((aligned (64)));
26
27 void DMA_Desc_Init(void)
28 {
29     memset(DMA_Desc, 0, sizeof(DMA_Desc));
30
31     //start
32     DMA_Desc[0].next_desc = (INTPTR)(&(DMA_Desc[1]));
33     DMA_Desc[0].buffer_addr = (INTPTR)(data0);
34     DMA_Desc[0].ctrl = sizeof(data0)|XAXIDMA_BD_CTRL_TXSOF_MASK;
35
36     DMA_Desc[1].next_desc = (INTPTR)(&(DMA_Desc[2]));
37     DMA_Desc[1].buffer_addr = (INTPTR)(data1);
38     DMA_Desc[1].ctrl = sizeof(data1);
39
40     //end
41     DMA_Desc[2].next_desc = (INTPTR)(&(DMA_Desc[0]));//Any address
42     DMA_Desc[2].buffer_addr = (INTPTR)(data2);
43     DMA_Desc[2].ctrl = sizeof(data2)|XAXIDMA_BD_CTRL_TXEOF_MASK;
44
45     Xil_DCacheFlushRange((INTPTR)DMA_Desc, sizeof(DMA_Desc));
46 }
47
48 void DMA_Init(void)
49 {
50     // reset
51     Xil_Out32(AXI_DMA_ADDR+XAXIDMA_CR_OFFSET, XAXIDMA_CR_RESET_MASK);
52     usleep(1000);
53
54     //disable all interrupt
55     Xil_Out32(AXI_DMA_ADDR+XAXIDMA_CR_OFFSET, Xil_In32(AXI_DMA_ADDR+XAXIDMA_CR_OFFSET)&(~XAXIDMA_IRQ_ALL_MASK));
56     //It can be ignored due to system reset;
57
58     //set DMA_Desc address
59     Xil_Out32(AXI_DMA_ADDR+XAXIDMA_CDESC_OFFSET, (UINTPTR)(&(DMA_Desc[0])));
60
61     //start
62     Xil_Out32(AXI_DMA_ADDR+XAXIDMA_CR_OFFSET, Xil_In32(AXI_DMA_ADDR+XAXIDMA_CR_OFFSET)|XAXIDMA_CR_RUNSTOP_MASK|XAXIDMA_CR_CYCLIC_MASK);
63
64     //It can be ignore.
65     while(1)
66     {
67         if((Xil_In32(AXI_DMA_ADDR+XAXIDMA_SR_OFFSET)&XAXIDMA_HALTED_MASK)==0)
68             break;
69     }
70
71     //trigger
72     Xil_Out32(AXI_DMA_ADDR+XAXIDMA_TDESC_OFFSET, (UINTPTR)(&(DMA_Desc[2])));
73 }
74
75 u32 DMA_Status(void)
76 {
77     return Xil_In32(AXI_DMA_ADDR+XAXIDMA_SR_OFFSET)|XAXIDMA_HALTED_MASK;
78 }

上述代码中包含了描述符的定义、描述符的初始化、DMA的启动过程以及查询DMA的运行状态，其中完整的代码下载链接在文章末尾。

4、工程搭建与初步测试结果
 根据上述步骤我们在Vivado中构建Block Design，然后在Diagram中按照下图的方式进行连接，其中本文把SG DMA设置为读取通道(即MM2S)。DMA输出接口的M_AXIS_MM2S的m_axis_mm2s_tready强制设置为1(表明输出一直有效)，然后再添加内嵌逻辑分析仪System ILA抓取输出信号，查看传输过程中的数据是否正确及传输状态变化。

-----------------------------------
基于Xilinx FPGA的AXI Direct Memory Access (Scatter Gather Engine模式) 行为分析及软件操作流程
https://blog.51cto.com/u_15127661/4147263

在这里声明笔者开发过程中遇到的一个坑，AXI Direct Memory Access在配置的过程中，千万不要勾选使用Micro DMA模式 ，除非你传输的数据量特别特别小，主要原因见下图(pg021_axi_dma v7.1, page41)。

虽然我们可以在配置界面上看到勾选了Micro DMA并不会对接口有任何的影响，但是能够支持的最大传输长度有了限制。笔者猜测Micro DMA模式的意义是：传输的长度刚好满足MM2S接口的单次突发传输。所以有了上述限制。

经过上述的一系列操作以后，我们其实可以生成比特流文件，然后导出硬件和比特流到SDK中，编写裸机下的驱动程序。实验测试过程，本文分别定义了Data0、Data1和Data2三组数据，数据类型为32位有符号整形，数据长度分别为16、32和64。另外为了方便测试，本文对SG DMA采用Cyclic循环模式(如何启用Cyclic模式将会在文末的附录中描述)。通过查看传输过程中单次传输是否存在不连续的情况，同时分别查看两组数据之间的空闲周期，即为切换传输所需要的周期。如果切换的周期越短，那么传输的效率越高效，反之效率越差。

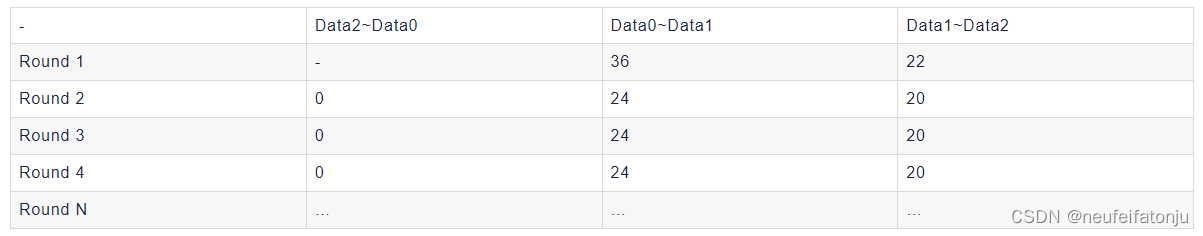

逻辑分析仪抓取结果中，由于数据传输比较短，单组数据传输过程中没有发生不连续的情况，而多组数据间所消耗的额外时钟周期如下表所示：

通过对表格的结果可以看出，开始阶段中描述符所对应的数据段切换所消耗的周期比较多，随着数据段切换次数的增加，中间所消耗的周期降低并保持稳定。其中切换周期为0的原因可能是Data2与Data0在内存上地址处于连续状态，可以不用考虑。则数据段的切换所消耗的最小周期为20个时钟周期。

我们可以发现SD DMA的工作流程先通过M_AXI_SG总线从指定地址中读取描述符，读取后对描述符进行解析，然后再启动数据读取。那么在切换的周期中，所消耗的是否包括：M_AXI_SG读取时间、解析时间、M_AXI_MM2S读取时间。笔者分析后发现，M_AXI_SG是从片外的DDR中进行描述符的读取，那么该过程可能需要消耗大量的时钟周期，因此本文接下来针对M_AXI_SG做专门的优化设计。

5、M_AXI_SG优化与实验结果

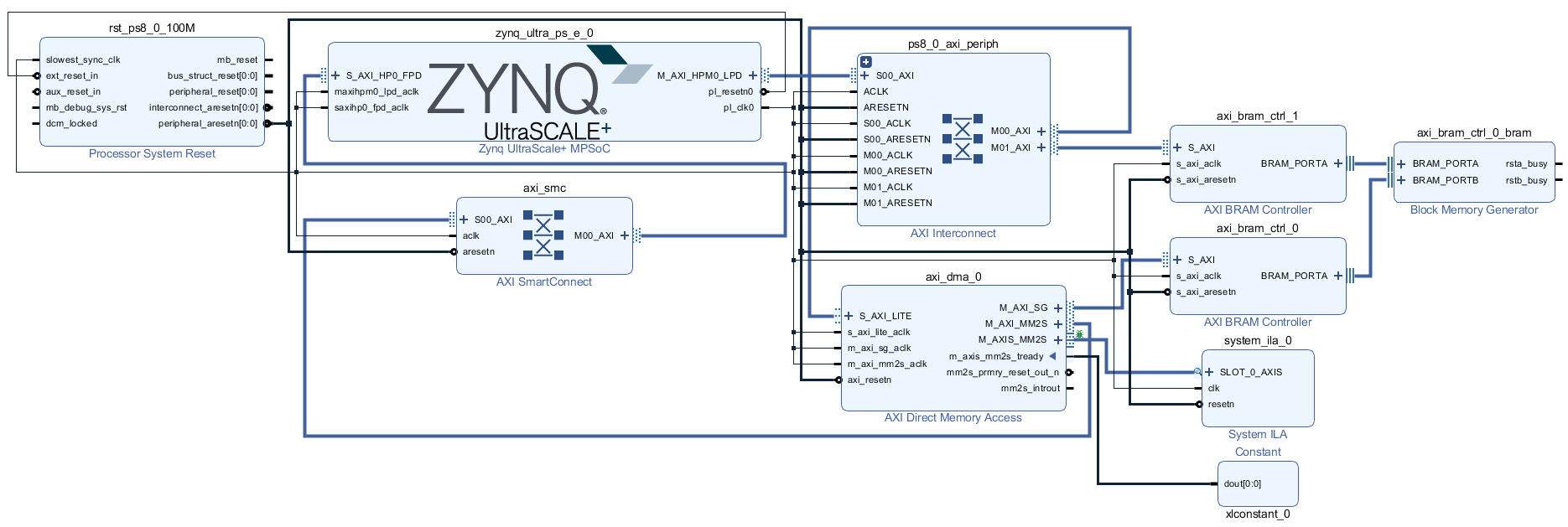

根据对AXI Memory Map总线协议的分析，发起单次数据传输需要先发送地址信息和突发传输长度，然后等待总线响应，握手成功后返回读取到的数据。正常运行环境下，存在有多个主设备请求访问DDR，通过总线仲裁后再进行数据传输，上述实验还是只有一个主机工作条件下的延迟，实际应用中如果存在有其他设备，数据段切换所引起的额外时钟周期消耗还会增加。因此，如果将M_AXI_SG独立分配总线，甚至可以将描述符直接存储在片上的BRAM中，那么将会极大的减少M_AXI_SG总线所引起的时钟周期延迟。因此本文针对上述系统进行优化，优化后的Diagram如下图所示。




其中对应的地址分配如下图所示，我们给BRAM分配的地址空间大小为4K，起始地址为0x8000_0000，需要注意的是在Data_SG分配的地址区间内，只保留BRAM对应的S_AXI mem0一个地址区域，去除其他区域，否则在Validate Design中将会报错。

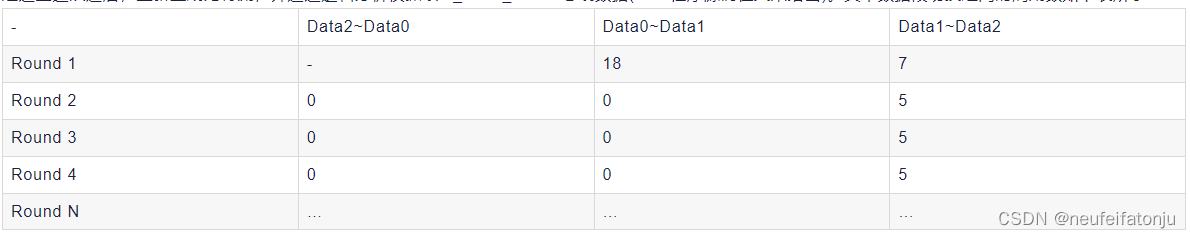

经过上述改进后，重新生成比特流，并通过逻辑分析仪抓取M_AXIS_MM2S总线数据(SDK程序源码在文末给出)。其中数据段切换之间的周期数如下表所示：

通过对比可以看出，在数据传输稳定后，数据段切换的时钟周期间隔稳定在5个时钟周期，与SG DMA默认的从片外DDR中读取描述符相比，周期间隔出现大大的减少，即传输的效率得到了提升，这也对后续的数据处理单元的高效性进行了保障，使得数据处理单元的性能不再受带宽传输效率的影响，尤其是在需要多个数据段之间多次切换的场景，保证了传输的高效性。

6、总结
 本文针对于AXI Direct Memory Access的Scatter Gather模式中的读取通道进行了行为分析，并完成了逻辑状态下的操作流程的软件代码编写。同时本文采用了基于片内BRAM存储的独立M_AXI_SG传输总线方法，解决了多个数据段之间切换存在的时钟周期较长的问题，从而提升了数据传输效率。本文所采用的软件流程同样适用于其他具备Scatter Gather DMA传输需求的IP核软件编写，所提优化方法同样可适配至其他需要提升总线传输效率的场合。

附录(Scatter Gather DMA的Cyclic模式)：

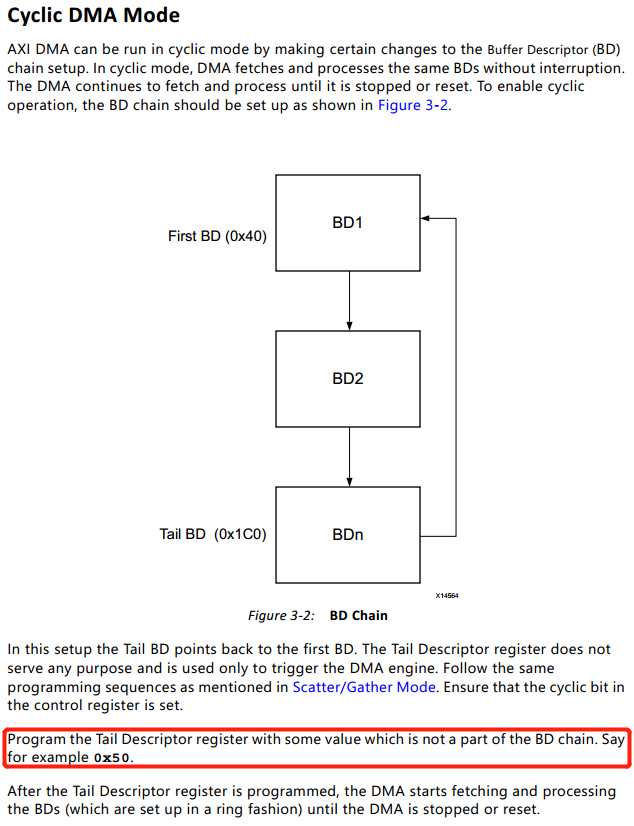

Cyclic模式主要是用在数据处理模块对数据有循环需求的场合。例如在卷积神经网络加速应用中，当网络对多张连续的输入图像进行卷积，需要循环从片外DDR中加载权重数据数据至片内，然后与输入图像或特征图进行卷积操作。根据Xilinx官方提供的手册可以看出Cyclic模式的介绍如下(pg021_axi_dma v7.1, page74)：

翻译成中文，进入Cyclic模式的操作步骤如下（假如已经在内存中完成对描述符的赋值操作）：

①使能MM2S_DMACR控制寄存器的Bit4(Cyclic BD Enable)；

②将起始描述符的地址写入当前描述符寄存器；(该步骤与①的顺序可以调换)

③通过控制寄存器(00h)启动DMA传输；

④随便写一个地址到尾描述符寄存器，只要不与上面的描述符地址重合就行；(对，你没看错，随便写啥都可以)

⑤DMA开始运行和传输数据，在这个过程除非主动通过控制寄存器停止DMA或者复位，其他条件都不会让DMA停下来。
-----------------------------------
