一、全景拼接的原理

1.RANSAC算法介绍

RANSAC(Random Sample Consensus)即随机采样一致性，该方法是用来找到正确模型来拟合带有噪声数据的迭代方法。给定一个模型，例如点集之间的单应性矩阵，RANSAC的作用就在于，找到正确数据点的同时摒弃噪声点。

2.使用RANSAC算法来求解单应性矩阵

在进行图像拼接时，我们首先要解决的是找到图像之间的匹配的对应点。通常我们采用SIFT算法来实现特征点的自动匹配，SIFT是具有很强稳健性的描述子，比起图像块相关的Harris角点，它能产生更少的错误的匹配，但仍然还是存在错误的对应点。所以需要用RANSAC算法，对SIFT算法产生的128维特征描述符进行剔除误匹配点。
由直线的知识点可知，两点可以确定一条直线，所以可以随机的在数据点集中选择两点，从而确定一条直线。然后通过设置给定的阈值，计算在直线两旁的符合阈值范围的点，统计点的个数inliers。inliers最多的点集所在的直线，就是我们要选取的最佳直线。
RANSAC算法就是在一原理的基础上，进行的改进，从而根据阈值，剔除错误的匹配点。首先，从已求得的匹配点对中抽取几对匹配点，计算变换矩阵。然后对所有匹配点，计算映射误差。接着根据误差阈值，确定inliers。最后针对最大inliers集合，重新计算单应矩阵 H。

3.拼接图像

在估计出图像的单应性矩阵后，我们需要将所有的图像扭曲到一个公共的图像平面上。通常我们以中心图像平面作为公共平面，然后将中心图像左边或者右边的区域填充为0，以便为扭曲的图像腾出空间。

二、全景拼接实验

此次实验分为两组不同情况拍摄的场景的图片的拼接

1.针对固定点位拍摄多张图片，以中间图片为中心，实现图像的拼接融合

（1）输入图片

（2）代码

# -*- coding: utf-8 -*-
from pylab import *
from numpy import *
from PIL import Image

# If you have PCV installed, these imports should work
from PCV.geometry import homography, warp
from PCV.localdescriptors import sift
import os

print os.getcwd()
"""
This is the panorama example from section 3.3.
"""

# set paths to data folder
featname = ['D:\computervision-picture\sample' + str(i + 1) + '.sift' for i in range(5)]
imname = ['D:\computervision-picture\sample' + str(i + 1) + '.jpg' for i in range(5)]

# extract features and match
l = {}
d = {}
for i in range(5):
    sift.process_image(imname[i], featname[i])
    l[i], d[i] = sift.read_features_from_file(featname[i])

matches = {}
for i in range(4):
    matches[i] = sift.match(d[i + 1], d[i])

for i in range(4):
    im1 = array(Image.open(imname[i]))
    im2 = array(Image.open(imname[i + 1]))
    figure()
    sift.plot_matches(im2, im1, l[i + 1], l[i], matches[i], show_below=True)

# 将匹配转换成齐次坐标点的函数
def convert_points(j):
    ndx = matches[j].nonzero()[0]
    fp = homography.make_homog(l[j + 1][ndx, :2].T)
    ndx2 = [int(matches[j][i]) for i in ndx]
    tp = homography.make_homog(l[j][ndx2, :2].T)

    # switch x and y - TODO this should move elsewhere
    fp = vstack([fp[1], fp[0], fp[2]])
    tp = vstack([tp[1], tp[0], tp[2]])
    return fp, tp

# 估计单应性矩阵
model = homography.RansacModel()

# H_from_ransac函数的返回结果为单应性矩阵和对应该单应性矩阵的正确点对
fp, tp = convert_points(1)
# im1 到 im2 的单应性矩阵
H_12 = homography.H_from_ransac(fp, tp, model)[0]

fp, tp = convert_points(0)
# im0 到 im1 的单应性矩阵
H_01 = homography.H_from_ransac(fp, tp, model)[0]

# 注意：点是反序的
tp, fp = convert_points(2)
# im3 到 im2 的单应性矩阵
H_32 = homography.H_from_ransac(fp, tp, model)[0]

# 注意：点是反序的
tp, fp = convert_points(3)
# im4 到 im3 的单应性矩阵
H_43 = homography.H_from_ransac(fp, tp, model)[0]

# 扭曲图像  用于填充和平移
delta = 200

im1 = array(Image.open(imname[1]), "uint8")
im2 = array(Image.open(imname[2]), "uint8")
im_12 = warp.panorama(H_12, im1, im2, delta, delta)

im1 = array(Image.open(imname[0]), "f")
im_02 = warp.panorama(dot(H_12, H_01), im1, im_12, delta, delta)

im1 = array(Image.open(imname[3]), "f")
im_32 = warp.panorama(H_32, im1, im_02, delta, delta)

im1 = array(Image.open(imname[4]), "f")
im_42 = warp.panorama(dot(H_32, H_43), im1, im_32, delta, 2 * delta)

figure()
imshow(array(im_42, "uint8"))
axis('off')
show()

（3）运行结果

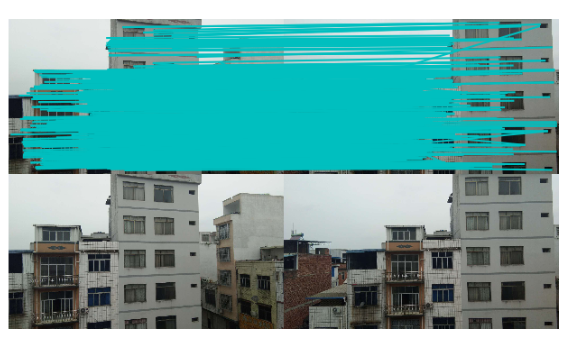

特征匹配结果：

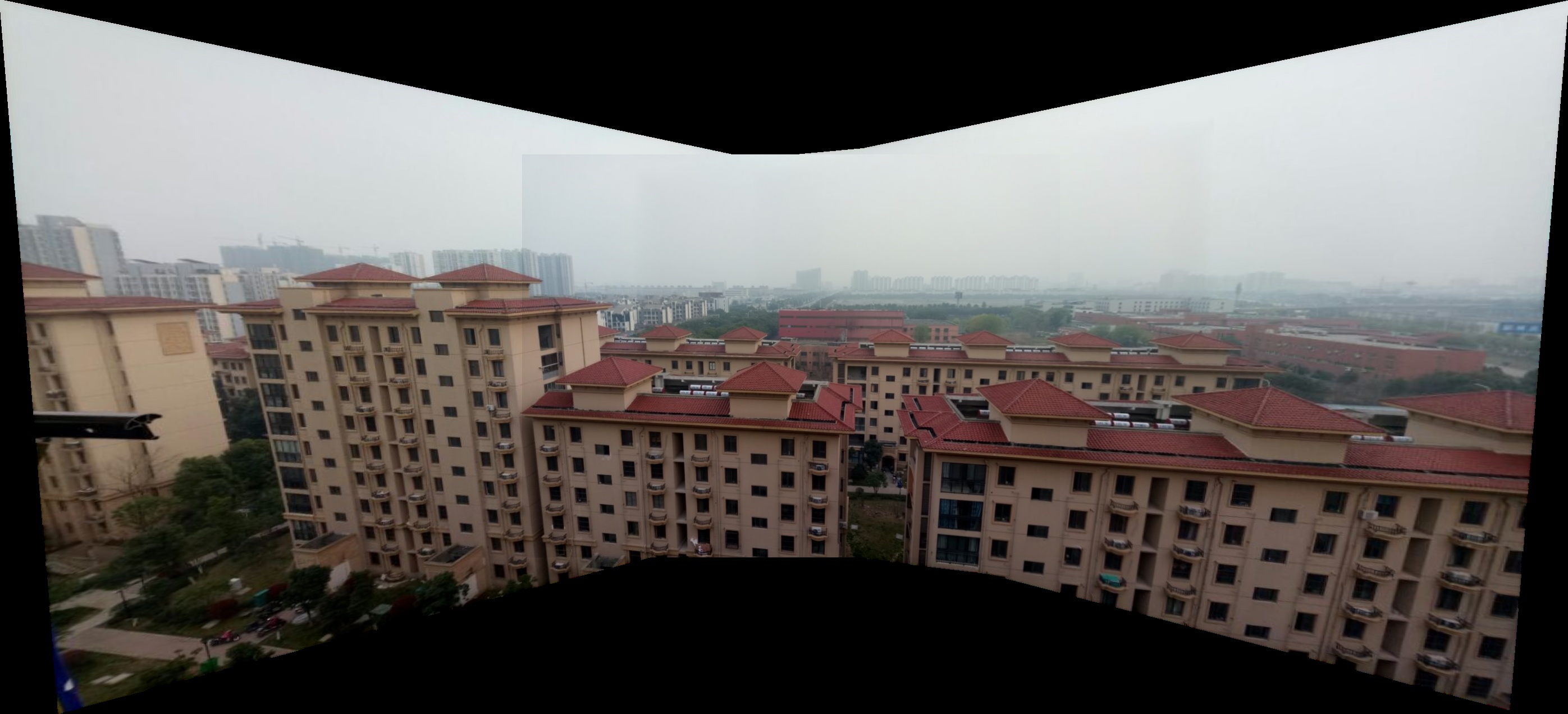

拼接结果：

（4）分析小结

①通过实验结果可以看出在这个建筑物右侧边缘部分匹配出现偏差最大，左侧区域基本上拼接完整，但是不可避免地出现了鬼影重叠现象，重点问题还是右侧景深稍微复杂的一块区域。至于鬼影现象，后续可以用multi band实现融合。
②该实验图片的选取也是实验能比较成功的一个因素。我之前第一组选取的图片因为曝光度，光照等因素，使得特征点没那么理想，以致于无法实现拼接，后续换了一组图片，便可以实现拼接。
③在实验过程中可以发现，图片像素值过大的话，代码运行得比较慢，像素值太小，导致特征点不明显，拼接效果不好，所以要自己适当调整图片的像素值来达到理想的拼接效果。

（5）遇到的问题及解决方法

①
解决办法：


②
解决办法：修改图片像素值时将其改成一样大小。

2.针对同一场景（需选取视差变化大的场景，也就是有近景目标），更换拍摄位置，分析拼接结果

（1）输入图片

（2）代码

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt

if __name__ == '__main__':
    top, bot, left, right = 100, 100, 0, 500
    img1 = cv.imread('D:\computervision-picture\home1.jpg')
    img2 = cv.imread('D:\computervision-picture\home2.jpg')
    srcImg = cv.copyMakeBorder(img1, top, bot, left, right, cv.BORDER_CONSTANT, value=(0, 0, 0))
    testImg = cv.copyMakeBorder(img2, top, bot, left, right, cv.BORDER_CONSTANT, value=(0, 0, 0))
    img1gray = cv.cvtColor(srcImg, cv.COLOR_BGR2GRAY)
    img2gray = cv.cvtColor(testImg, cv.COLOR_BGR2GRAY)
    sift = cv.xfeatures2d_SIFT().create()
    # find the keypoints and descriptors with SIFT
    kp1, des1 = sift.detectAndCompute(img1gray, None)
    kp2, des2 = sift.detectAndCompute(img2gray, None)
    # FLANN parameters
    FLANN_INDEX_KDTREE = 1
    index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)
    search_params = dict(checks=50)
    flann = cv.FlannBasedMatcher(index_params, search_params)
    matches = flann.knnMatch(des1, des2, k=2)

    # Need to draw only good matches, so create a mask
    matchesMask = [[0, 0] for i in range(len(matches))]

    good = []
    pts1 = []
    pts2 = []
    # ratio test as per Lowe's paper
    for i, (m, n) in enumerate(matches):
        if m.distance < 0.7 * n.distance:
            good.append(m)
            pts2.append(kp2[m.trainIdx].pt)
            pts1.append(kp1[m.queryIdx].pt)
            matchesMask[i] = [1, 0]

    draw_params = dict(matchColor=(0, 255, 0),
                       singlePointColor=(255, 0, 0),
                       matchesMask=matchesMask,
                       flags=0)
    img3 = cv.drawMatchesKnn(img1gray, kp1, img2gray, kp2, matches, None, **draw_params)
    plt.imshow(img3, ), plt.show()

    rows, cols = srcImg.shape[:2]
    MIN_MATCH_COUNT = 10
    if len(good) > MIN_MATCH_COUNT:
        src_pts = np.float32([kp1[m.queryIdx].pt for m in good]).reshape(-1, 1, 2)
        dst_pts = np.float32([kp2[m.trainIdx].pt for m in good]).reshape(-1, 1, 2)
        M, mask = cv.findHomography(src_pts, dst_pts, cv.RANSAC, 5.0)
        warpImg = cv.warpPerspective(testImg, np.array(M), (testImg.shape[1], testImg.shape[0]),
                                     flags=cv.WARP_INVERSE_MAP)

        for col in range(0, cols):
            if srcImg[:, col].any() and warpImg[:, col].any():
                left = col
                break
        for col in range(cols - 1, 0, -1):
            if srcImg[:, col].any() and warpImg[:, col].any():
                right = col
                break

        res = np.zeros([rows, cols, 3], np.uint8)
        for row in range(0, rows):
            for col in range(0, cols):
                if not srcImg[row, col].any():
                    res[row, col] = warpImg[row, col]
                elif not warpImg[row, col].any():
                    res[row, col] = srcImg[row, col]
                else:
                    srcImgLen = float(abs(col - left))
                    testImgLen = float(abs(col - right))
                    alpha = srcImgLen / (srcImgLen + testImgLen)
                    res[row, col] = np.clip(srcImg[row, col] * (1 - alpha) + warpImg[row, col] * alpha, 0, 255)

        # opencv is bgr, matplotlib is rgb
        res = cv.cvtColor(res, cv.COLOR_BGR2RGB)
        # show the result
        plt.figure()
        plt.imshow(res)
        plt.show()
    else:
        print("Not enough matches are found - {}/{}".format(len(good), MIN_MATCH_COUNT))
        matchesMask = None

（3）运行结果

特征匹配结果：

拼接结果：

（4）分析小结

这次拼接效果算是比较完整，但是由于图片的像素值被自己改小了，所以稍微有点糊。远处景深单一的区域大致都已经完全正确拼接，近处目标拼接地不是很理想，鬼影重叠现象比较严重，其次拼接图像旁边留黑处也很多，原因也是因为图片像素值太小。

（5）遇到的问题及解决方法

基于上述留黑部分太大，稍微增大像素值之后的结果

可以看到拼接图像留黑部分有减少且图像变得更加清晰。

三.实验总结

室外景深落差较小的场景，拼接效果比较理想，但由于图像曝光度的不同，导致在图像的边界上存在边缘效应，颜色差异明显，这也是该算法需要改进的地方。
室外景深落差较大的场景，远处的区域拼接的比较完整，但美中不足的就是，近处的目标在拼接时，发生了扭曲。
此外，在利用RANSAC算法进行拼接的时候都不可避免地出现了重叠鬼影现象，这也是后续要利用multi band算法融合改进的地方。
通过此次实验也发现了拍摄测试图像时的一些技巧：为了拼接出效果比较好的图像，在保证有相同匹配点的情况下，拍摄图像的间隔尽可能大一些，且一定要站在同一点，水平移动手机进行拍摄，就像拍摄全景图那样。若人拍摄的位置发生移动的话，算法可能就会因为找不到正确的点对而报错，（自己在此次实验过程中就有遇到这类问题）。而且最好不要拍摄那种对称的建筑物，且两边的的特征点长的几乎一样的。这样会使算法的匹配出现失误。 最后在给图像编号进行测试时，切记，一定要从右往左进行编号，因为我们的算法的匹配是从最右边的图像计算出来的，代码中有一步骤是将对应的顺序进行颠倒，使其从左边图像开始进行扭曲。
