1. 背景

        在工作中，不管是写app代码，还是阅读framework中的源码，涉及到解析xml的代码片段非常多，本篇文章从两个点来讲解一下，第一个点：xml文件结构  第二个点：怎么用XmlPullParser去解析。掌握这些知识后，对在阅读分析PMS解析包安装管理xml文件的源码，就会比较清晰明了。

2. XML文件结构

2.1 XML 定义

        XML: Extentsible Markup Language(可扩展标记语言)的缩写，它的格式与HTML文件的格式类似，xml是使用自定义标记来定义对象和每个对象中的数据，xml文件可以被认为是基于文本的数据库。

2.2 XML文件结构和基本语法

        一个XML文档由两部分构成：第一部分是文档声明，第二部分是文档元素（节点）

        文档声明通常位于XML文档的顶端，根元素之前出现，它是一个特定的包含XML 文档设定信息的部分

        XML 文档由如下几个部分组成：

• XML 声明：用来设置XML文档解析时所需的基本参数。
• 处理指令：为某个特定类型的软件反馈一条特殊的指令。
• 文档类型定义：用来设置更多高级的信息，如实体、属性及有效性相关的信息。
• 注释：用于提醒XML文档作者或临时标注出文档中不完善的部分。

接下来介绍几个重要的概念：

xml文档声明

        XML 文档声明是为XML 解析器进行文档处理时提供相关信息的一个很小的配置信息集合。每一个XML 文档应当包含一个XML 声明，并且XML 声明必须放在文档的第一行。如下：

<?xml version="1.0" encoding="utf-8" standalone="no"?>

        XML 声明中包括三个属性，每个属性设置的具体形式为：属性名称="属性值"。其中属性值需要是使用双引号或者单引号括起来，多个属性之间使用空格进行分隔。XML 声明中的三个属性的名称分别是：version、encoding和standalone。

        version：  此属性用来声明XML 文档所遵循的XML 标准版本。现在通常情况下该属性的值都是1.0，尽管 XML 1.1 已经称为 W3C 的推荐标准，但是大部分的 XML 解析器还是采用 XML 1.0 标准。version 是 XML 声明中必须包含的一个属性。

       encoding:   encoding 属性用来告诉 XML 解析程序当前 XML 文档使用什么样的字符编码。该属性是可选的。当 XML 声明中没有明确给出字符编码方式时，XML 解析程序将默认为 XML 文档采用的是 UTF-8 字符编码。

       standalone : standalone 属性定义了是否可以在不读取任何其他文件的情况下处理该文档。例如，XML 文档没有引用任何其他文件，则可以指定属性值为 yes。如果 XML 文档引用其他描述该文档可以包含的文件，则可以指定属性值为 no。因为 no 是 standalone 属性默认的属性值，所以较少会在 XML 声明中看到 standalone 属性。

        注意点：如果同时设置了 encoding 和 standalone 属性，standalone 属性必须位于 encoding 属性之后。

元素

       XML元素指XML文件中出现的标签，一个标签分为起始和结束标签（不能省略），一个标签有如下几种书写形式

---- 包含标签主体:   <tagName> some content</tagName>

----不含标签主体： <mytag><mytag>

        一个标签中可以嵌套若干个子标签，但所有标签必须合理的嵌套，不允许有交叉嵌套

---- <tag1><tag2></tag1></tag2>     错误

        一个XML文档必须有且仅有一个根标签。其他标签都是这个根标签的子标签或孙标签

属性：

        一个元素可以有多个属性，每个属性都有它自己的名称和取值，例如：<tag name="张三"/>

        属性值一定要用引号“单引号或双引号”引用起来

        元素中的属性是不允许重复的

        在XML技术中，标签属性所代表的信息也可以用子元素的形式来描述。

    语法格式如下：

<tagName attribute1="value1" attribute2="value2"......>tagData</tagName>

注释:

        XML 注释的语法格式： <!--这里是注释-->

       注意点：XML声明前不能有注释，也就是第一行之前不能有注释，否则报错

                     注释不能嵌套

2.3 XML实例

demo.xml代码如下：

<?xml version="1.0" encoding="utf-8"?>   <!--xml文档声明-->
<resources> <!--根元素-->
    这里是资源文本

    <!--元素第一种标准写法-->
    <color value="#FF0000" name="红色"></color>

    <!--元素第二种写法-->
    <color value="#00FF00" name="绿色"/>
</resources>

代码解读：

         第一行为文档声明

        <resources> 为根元素

        <color> 为子元素，其内部有2个属性 value 和 name

第二个xml例子： 标签属性所代表的信息也可以用子元素的形式来描述，比如name 和age 就是用子元素形式表示的，但是不提倡这么写，这样子在解析的时候，代码就会比较难写。推荐上面的那种写法。

<?xml version="1.0" encoding="UTF-8"?>
<students>
    <person id="1111">
        <name>李四</name>   <!--标签属性所代表的信息也可以用子元素的形式来描述-->
        <age>30</age>
    </person>

    <person id="2222" name="张三" age="20"></person >

    <person id="3333" name="王五" age="10"/>
</students>

第一行 <?xml version="1.0" encoding="UTF-8"?> 就是XML声明，当前面版本号为1， 使用的是UTF-8编码

 students 为根元素： 文件体的最顶层元素称为根元素，根元素只能有一对，其名字可以自定义。所有其他元素均以子元素的形式存在于根元素内。子元素是可以重复出现的。

子元素： person

上面的xml中 子元素 person，定义了三个属性值 id   name  age  上面的三种写法都是等价的

好了，理解上面xml各标签的定义后，接下来开始解析内容。

3. XmlPullPaser 解析

先看看第一个Demo：

 import java.io.IOException;
 import java.io.StringReader;

 import org.xmlpull.v1.XmlPullParser;
 import org.xmlpull.v1.XmlPullParserException;
 import org.xmlpull.v1.XmlPullParserFactory;

 public class SimpleXmlPullApp
 {

     public static void main (String args[])
         throws XmlPullParserException, IOException
     {
         XmlPullParserFactory factory = XmlPullParserFactory.newInstance();
         factory.setNamespaceAware(true);
         XmlPullParser xpp = factory.newPullParser();

         xpp.setInput( new StringReader ( "<foo>Hello World!</foo>" ) );
         int eventType = xpp.getEventType();
         while (eventType != XmlPullParser.END_DOCUMENT) {
          if(eventType == XmlPullParser.START_DOCUMENT) {
              System.out.println("Start document");
          } else if(eventType == XmlPullParser.START_TAG) {
              System.out.println("Start tag "+xpp.getName());
          } else if(eventType == XmlPullParser.END_TAG) {
              System.out.println("End tag "+xpp.getName());
          } else if(eventType == XmlPullParser.TEXT) {
              System.out.println("Text "+xpp.getText());
          }
          eventType = xpp.next();
         }
         System.out.println("End document");
     }
 }


终端输出如下：

 Start document
 Start tag foo
 Text Hello World!
 End tag foo
 End document

代码解读：

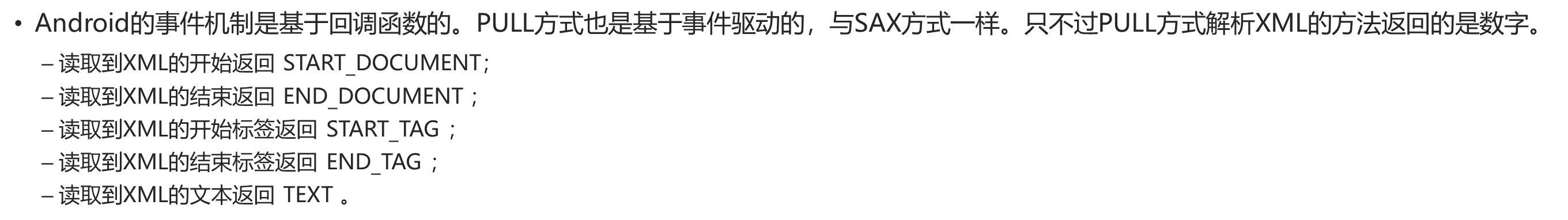

eventType 有五种解析类型：

然后根据获取标签数值，做对应的逻辑处理，xmlpullparser是一行一行的从上到下解析文件的。

XmlPullParser相关的API

getEventType()

getName()

getAttributeValue(String namespace,
                                String name);

如果上个例子不是很明白，我们接下来继续这个Demo：

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        try {
            //解析本地assets下的 xml资源文件
            parserAssetXml();
        } catch (XmlPullParserException e) {
            e.printStackTrace();
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    private void parserAssetXml()throws XmlPullParserException, IOException {
        //获取XmlPullParserFactory实例
        XmlPullParserFactory factory = XmlPullParserFactory.newInstance();
        //通过XmlPullParserFactory 来获取 xmlPullParser对象
        XmlPullParser pullParser = factory.newPullParser();

        //通过此API来获取输入流，作为pullParser的参数
        InputStream inputStream = getAssets().open("demo.xml");

        //pullParser.setInput(输入流,"编码类型");
        pullParser.setInput(inputStream, "UTF-8");

        //获取解析的类型, eventType有五种类型：START_DOCUMENT  END_DOCUMENT  START_TAG  END_TAG  TEXT
        int eventType = pullParser.getEventType();
        Log.e("test", "=====第一次打印的eventType值为 ：" + eventType);

        // 开始解析
        while (eventType != XmlPullParser.END_DOCUMENT) {
            eventType = pullParser.getEventType();
            Log.e("test", "=====解析过程中eventType值为 ：" + eventType);
            switch (eventType) {
                case XmlPullParser.START_DOCUMENT:
                    Log.e("test", "=====这里是文档声明====<?xml version=\"1.0\" encoding=\"UTF-8\"?>====");
                    break;

                case XmlPullParser.START_TAG:
                    String tagName = pullParser.getName();
                    Log.e("test", "=====解析过程中tagName值为 ：" + tagName);
                    //如果 子元素的tagName为 color，就开始打印其内容
                    if (tagName != null && tagName.equals("color")) {
                        String colorValue = pullParser.getAttributeValue("", "value");
                        Log.e("test", "=====解析过程中colorValue值为 ：" + colorValue);
                        String colorName = pullParser.getAttributeValue("", "name");
                        Log.e("test", "=====解析过程中colorName值为 ：" + colorName);
                    }
                    break;

                case XmlPullParser.END_TAG:
                    Log.e("test", "====这里是元素的结束标签==="+pullParser.getName());
                    break;

                case XmlPullParser.TEXT:
                    Log.e("test", "====解析文本内容==="+pullParser.getText());
                    break;
                default:
                    break;


            }
            //继续解析下一个子元素
            eventType = pullParser.next();
        }
    }
}

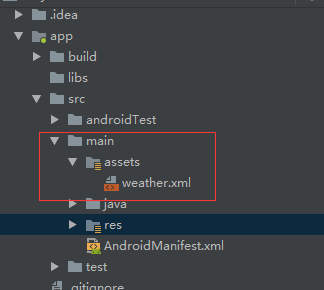

注意Android studio工程中的assets的资源路径，不要放错位置了，否则会提示资源找不到

打印log内容如下：

17:30:33.903 29787 29787 E test    : =====第一次打印的eventType值为 ：0

17:30:33.903 29787 29787 E test    : =====解析过程中eventType值为 ：0
17:30:33.903 29787 29787 E test    : =====这里是文档声明====<?xml version="1.0" encoding="UTF-8"?>====
17:30:33.903 29787 29787 E test    : =====解析过程中eventType值为 ：2
17:30:33.903 29787 29787 E test    : =====解析过程中tagName值为 ：resources
17:30:33.903 29787 29787 E test    : =====解析过程中eventType值为 ：4
17:30:33.903 29787 29787 E test    : ====解析文本内容===
17:30:33.903 29787 29787 E test    :     这里是资源文本
17:30:33.903 29787 29787 E test    :
17:30:33.903 29787 29787 E test    :
17:30:33.904 29787 29787 E test    : =====解析过程中eventType值为 ：2
17:30:33.904 29787 29787 E test    : =====解析过程中tagName值为 ：color
17:30:33.904 29787 29787 E test    : =====解析过程中colorValue值为 ：#FF0000
17:30:33.904 29787 29787 E test    : =====解析过程中colorName值为 ：红色
17:30:33.904 29787 29787 E test    : =====解析过程中eventType值为 ：3
17:30:33.904 29787 29787 E test    : ====这里是元素的结束标签===color
17:30:33.904 29787 29787 E test    : =====解析过程中eventType值为 ：4
17:30:33.904 29787 29787 E test    : ====解析文本内容===
17:30:33.904 29787 29787 E test    :
17:30:33.904 29787 29787 E test    :
17:30:33.904 29787 29787 E test    :
17:30:33.904 29787 29787 E test    : =====解析过程中eventType值为 ：2
17:30:33.904 29787 29787 E test    : =====解析过程中tagName值为 ：color
17:30:33.904 29787 29787 E test    : =====解析过程中colorValue值为 ：#00FF00
17:30:33.904 29787 29787 E test    : =====解析过程中colorName值为 ：绿色
17:30:33.904 29787 29787 E test    : =====解析过程中eventType值为 ：3
17:30:33.904 29787 29787 E test    : ====这里是元素的结束标签===color
17:30:33.904 29787 29787 E test    : =====解析过程中eventType值为 ：4
17:30:33.904 29787 29787 E test    : ====解析文本内容===
17:30:33.904 29787 29787 E test    : =====解析过程中eventType值为 ：3
17:30:33.904 29787 29787 E test    : ====这里是元素的结束标签===resources

把代码结合log一起看：

其中 0 表示 START_DOCUMENT ，开始解析文档

每次解析一个元素的标签时，事件类型为2  START_TAG，

接下来都会走 打印 4   TEXT ， 你从log中看出，只有第一次解析根元素resources标签时打印了“

这里是资源文本       接下来解析子元素color时，打印都是为空  这是为什么？

 接下来打印 3  END_TAG 事件  这个元素就解析完毕

接下来就 调用 next()方法，继续解析下一个元素，重复打印 2   3   4事件。

好了，我们回答上面提出的问题？解释如下：

就是不管你有没有在 元素的标签后面添加文本内容，代码解析的时候都会走4  TEXT事件。

而且test.xml 文件你用浏览器查看的时候也是ok的，说明格式是正确的，如下：

 好了，到这里，我们就把解析流程梳理完成了。 把这些理解清楚后，我们可以看看PMS中解析AndroidManifest.xml的代码片段，后续会在framework中的文章中会介绍，这里先提前说明一下

 4. PMS源码片段

在PackageParser.java中，有解析AndroidManifest.xml的片段代码，如下：

 private boolean parseSplitApplication(Package owner, Resources res, XmlResourceParser parser,
            int flags, int splitIndex, String[] outError)
            throws XmlPullParserException, IOException {
        TypedArray sa = res.obtainAttributes(parser,
                com.android.internal.R.styleable.AndroidManifestApplication);

        if (sa.getBoolean(
                com.android.internal.R.styleable.AndroidManifestApplication_hasCode, true)) {
            owner.splitFlags[splitIndex] |= ApplicationInfo.FLAG_HAS_CODE;
        }

        final String classLoaderName = sa.getString(
                com.android.internal.R.styleable.AndroidManifestApplication_classLoader);
        if (classLoaderName == null || ClassLoaderFactory.isValidClassLoaderName(classLoaderName)) {
            owner.applicationInfo.splitClassLoaderNames[splitIndex] = classLoaderName;
        } else {
            outError[0] = "Invalid class loader name: " + classLoaderName;
            mParseError = PackageManager.INSTALL_PARSE_FAILED_MANIFEST_MALFORMED;
            return false;
        }

        final int innerDepth = parser.getDepth();
        int type;
        while ((type = parser.next()) != XmlPullParser.END_DOCUMENT
                && (type != XmlPullParser.END_TAG || parser.getDepth() > innerDepth)) {
            if (type == XmlPullParser.END_TAG || type == XmlPullParser.TEXT) {
                continue;
            }

            ComponentInfo parsedComponent = null;

            // IMPORTANT: These must only be cached for a single <application> to avoid components
            // getting added to the wrong package.
            final CachedComponentArgs cachedArgs = new CachedComponentArgs();
            String tagName = parser.getName();
//解析清单文件中的activity信息
            if (tagName.equals("activity")) {
                Activity a = parseActivity(owner, res, parser, flags, outError, cachedArgs, false,
                        owner.baseHardwareAccelerated);
                if (a == null) {
                    mParseError = PackageManager.INSTALL_PARSE_FAILED_MANIFEST_MALFORMED;
                    return false;
                }

                owner.activities.add(a);
                parsedComponent = a.info;
//解析清单文件中的广播信息
            } else if (tagName.equals("receiver")) {
                Activity a = parseActivity(owner, res, parser, flags, outError, cachedArgs,
                        true, false);
                if (a == null) {
                    mParseError = PackageManager.INSTALL_PARSE_FAILED_MANIFEST_MALFORMED;
                    return false;
                }

                owner.receivers.add(a);
                parsedComponent = a.info;
//解析清单文件中的服务信息
            } else if (tagName.equals("service")) {
                Service s = parseService(owner, res, parser, flags, outError, cachedArgs);
                if (s == null) {
                    mParseError = PackageManager.INSTALL_PARSE_FAILED_MANIFEST_MALFORMED;
                    return false;
                }

                owner.services.add(s);
                parsedComponent = s.info;

            } else if (tagName.equals("provider")) {
                Provider p = parseProvider(owner, res, parser, flags, outError, cachedArgs);
                if (p == null) {
                    mParseError = PackageManager.INSTALL_PARSE_FAILED_MANIFEST_MALFORMED;
                    return false;
                }

                owner.providers.add(p);
                parsedComponent = p.info;

            }
